รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: DC-00
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: 100 ชุด / polybag 500 ชุด / กล่อง 39x39x22 เซนติเมตร
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 5,000 คู่ต่อวัน
ชื่อผลิตภัณฑ์: |
ส่วนขยายสายเคเบิลแผงโซลาร์เซลล์ |
ประเภทสายเคเบิล: |
2.5mm2, 4mm2, 6mm2 |
แรงดันไฟฟ้า: |
1000Vdc |
ระดับการป้องกัน: |
IP67 |
จัดอันดับปัจจุบัน:: |
30A |
การต่อต้านการติดต่อ: |
≤5mΩ |
ชื่อผลิตภัณฑ์: |
ส่วนขยายสายเคเบิลแผงโซลาร์เซลล์ |
ประเภทสายเคเบิล: |
2.5mm2, 4mm2, 6mm2 |
แรงดันไฟฟ้า: |
1000Vdc |
ระดับการป้องกัน: |
IP67 |
จัดอันดับปัจจุบัน:: |
30A |
การต่อต้านการติดต่อ: |
≤5mΩ |

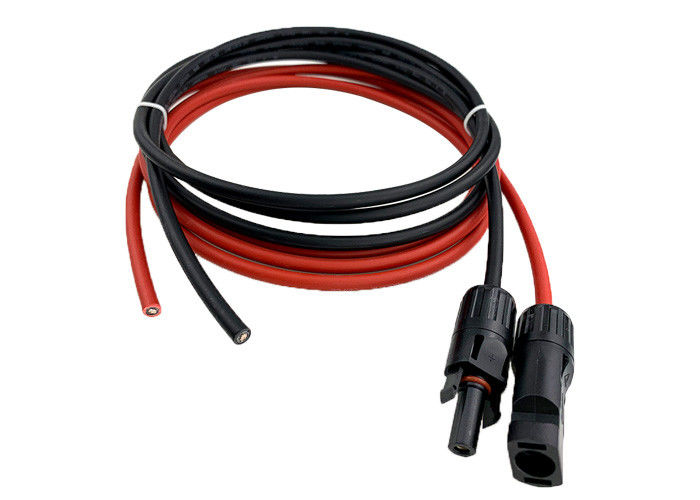

1 เมตร PV Connector 4mm2 ตัวเมียและตัวผู้ สายเคเบิลแผงโซลาร์เซลล์ สายต่อพ่วง
56/.285 (4.0mm2) ทองแดงอบอ่อนเคลือบดีบุก
ฉนวน XLPE 0.6/1KV core
สาย SOLAR 1500/1800Vdc หุ้มด้วย XLPO
ทองแดงปราศจากออกซิเจน RoHS Compliant XLPO
| ชนิด | หน้าตัด | เกลียว | ตัวนำ | ตัวนำ | ด้านนอก | พิกัด | พิกัด | น้ำหนัก |
| ส่วน | การออกแบบ | เส้นผ่านศูนย์กลาง | ความต้านทาน | เส้นผ่านศูนย์กลาง | แรงดันไฟฟ้า | กระแสไฟฟ้า | ||
| mm² | No.x ø (mm) | มม. | Ω /km | มม. | VAC/DC | A | กก./กม. | |
| PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
ขั้วต่อ
1. ขั้วต่อใช้การสัมผัสของกกพร้อมปุ่มภายใน
2. การล็อคอัตโนมัติช่วยให้การเชื่อมต่อทำได้ง่ายและเชื่อถือได้มากขึ้น
3. รูปลักษณ์ที่ได้รับความนิยมเหมาะกับการติดตั้งภาคสนามส่วนใหญ่
4. เชื่อมต่อได้อย่างรวดเร็ว
5. กันน้ำและป้องกันฝุ่น
6. อายุการใช้งานยาวนาน
| แรงดันไฟฟ้าพิกัด: | 1000v |
| กระแสไฟฟ้าพิกัด: | 22A(2.5mm2) , 30A(4mm2,6mm2) |
| แรงดันไฟฟ้าทดสอบ: | 6KV(50Hz) |
| ระดับการป้องกัน: | IP67/IP2X |
| วัสดุฉนวน: | PC/PA/PPO/TPE |
| วัสดุสัมผัส: | ทองแดงเคลือบเงิน |
| อุณหภูมิในการทำงาน: | -40°C~+90°C |
| คลาสความปลอดภัย: | 2 |
| คลาสเปลวไฟ: | UL94-V0 |
| ความต้านทานการสัมผัสของขั้วต่อปลั๊ก: | ≤5mΩ |
| แรงเสียบ: | ≤50N |
| แรงดึงออก: | ≥50N |
| สายเคเบิลที่เหมาะสม: | 2.5mm2/4mm2/6mm2(AWG14/12/10) |
| ระบบล็อค: | Snap in |
| หมายเลขผลิตภัณฑ์ | DC-DC |
| แรงดันไฟฟ้าพิกัด | TUV 1000V DC |
| กระแสไฟฟ้าพิกัด | 30A |
| ส่วนตัดขวางของสายเคเบิลที่เหมาะสม | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| ขนาดขั้วต่อ | Φ4.0mm |
| แรงดันไฟฟ้าทดสอบ | DC 8KV 1 นาที |
| ระดับมลพิษ | 2 |
| คลาสการป้องกัน | Class II |
| วัสดุขั้วต่อ | ทองแดงเคลือบดีบุก |
| ความต้านทานการสัมผัส | ≤ 5mΩ |
| วัสดุฉนวน | PPC |
| ระดับ IP | IP67(IEC 60529) |
| แรงดึงออก | ≥ 50N |
| แรงเสียบ | ≤ 50N |
| อุณหภูมิทดสอบ | -40ºC~ +85ºC |
| คลาสเปลวไฟ | UL94V - 0 |
คำแนะนำในการประกอบ
ในระหว่างการประกอบเอง ชิ้นส่วนและเครื่องมืออื่นๆ ที่ไม่ได้ระบุไว้ถูกนำมาใช้ หรือหากไม่ปฏิบัติตามคำแนะนำในการเตรียมและการประกอบที่อธิบายไว้ในที่นี้ จะไม่สามารถรับประกันความปลอดภัยหรือการปฏิบัติตามข้อมูลทางเทคนิคได้
เพื่อป้องกันไฟฟ้าช็อต ต้องแยกขั้วต่อ PV ออกจากแหล่งจ่ายไฟในขณะที่ทำการประกอบหรือถอดประกอบ
ผลิตภัณฑ์สำเร็จรูปต้องให้การป้องกันไฟฟ้าช็อต
การถอดปลั๊กภายใต้ภาระ: ห้ามถอดปลั๊กขั้วต่อ PV ขณะอยู่ภายใต้ภาระ สามารถวางไว้ในสถานะไม่มีภาระได้โดยการปิดอินเวอร์เตอร์ DC/AC หรือตัดตัวขัดจังหวะวงจร AC การเสียบและถอดปลั๊กขณะอยู่ภายใต้แรงดันไฟฟ้าได้รับอนุญาต
ขั้วต่อที่ไม่ได้เชื่อมต่อควรได้รับการปกป้องจากสิ่งสกปรกและน้ำด้วยฝาปิดผนึก
ชิ้นส่วนที่เสียบแล้วกันน้ำได้ IP67
ข้อดี:
• การประกอบภาคสนามที่ง่าย รวดเร็ว ปลอดภัย และมีประสิทธิภาพ
• พัฒนาอย่างอิสระ ออกแบบอย่างสร้างสรรค์ มีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระ ปรับให้เข้ากับขั้วต่อโดยตรง
• ความทนทานทางกลสูง
• การนำกระแสไฟฟ้าและแรงดันไฟฟ้าสูง: 30A, 1000VDC
• ความต้านทานการเปลี่ยนผ่านต่ำ
• การออกแบบที่ปิดสนิท กันน้ำ กันฝุ่น: IP68
• วัสดุพลาสติกที่ยอดเยี่ยม UL 94-V0 ช่วงอุณหภูมิกว้าง: -40°c ถึง 90°c ทนต่อสภาพอากาศและ UV สำหรับการใช้งานกลางแจ้งเป็นเวลานาน
• ได้รับการอนุมัติโดย TUV
รูปภาพของสายต่อพ่วงแผงโซลาร์เซลล์
คำถามที่พบบ่อย:
1. ฉันจะได้รับใบเสนอราคาเมื่อใด?
ภายใน 24 ชั่วโมงหลังจากได้รับคำถาม หากคุณต้องการราคาอย่างเร่งด่วน โปรดโทรหาเราเพื่อให้ข้อมูลจำเพาะทั้งหมดเกี่ยวกับสายเคเบิล ราคาจะถูกคำนวณในไม่ช้า
2. ระยะเวลาในการจัดส่งนานแค่ไหน?
โดยปกติภายใน 3-4 วันทำการหลังจากการชำระเงิน ส่วนใหญ่ขึ้นอยู่กับปริมาณ
3. เงื่อนไขการชำระเงินของคุณคืออะไร?
เรายอมรับ T/T (โอนเงินผ่านธนาคาร), L/C
4. คุณยอมรับคำสั่งซื้อที่กำหนดเองหรือไม่?
ใช่ เราทำ
5. คุณมี OEM & ODM หรือไม่?
ใช่ มี OEM & ODM
