รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Pntech
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: PV1-F 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 250m / ม้วน
ราคา: Negotiation
รายละเอียดการบรรจุ: 250m ต่อม้วน 500m ต่อขนาดกล่อง 42x42x22cm
เวลาการส่งมอบ: 3-7days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
ชื่อผลิตภัณฑ์: |
สายพลังงานแสงอาทิตย์ 4mm2 DC |
วัสดุฉนวน: |
XLPE |
วัสดุตัวนำ: |
ทองแดงกระป๋องควั่น |
สาย OD: |
6.0mm |
โครงสร้าง: |
56 / 0.3mm |
สี: |
ดำ / แดง |
ชื่อผลิตภัณฑ์: |
สายพลังงานแสงอาทิตย์ 4mm2 DC |
วัสดุฉนวน: |
XLPE |
วัสดุตัวนำ: |
ทองแดงกระป๋องควั่น |
สาย OD: |
6.0mm |
โครงสร้าง: |
56 / 0.3mm |
สี: |
ดำ / แดง |
TUV ได้รับการอนุมัติ 2PfG 1169 PV1-F 1x4mm2 XLPE หุ้มฉนวนสาย DC แสงอาทิตย์ทองแดงกระป๋อง
PV1-F ทองแดงกระป๋อง pv 4mm2 dc สายเคเบิลพลังงานแสงอาทิตย์
1. ก่อสร้าง: กระป๋องคูเปอร์ฉนวนกันความร้อน XLPE, XLPE เปลือกนอก
2. แรงดันทดสอบ: 6500V, 5 นาที;แรงดันไฟฟ้า: 1000 / 1800V DC
3. ฮาโลเจนฟรีและควันต่ำมาตรฐาน Rohs
4. ความต้านทานรังสียูวี
5. ระดับอุณหภูมิ: -40 ° C ถึง 125 ° C ความต้านทานความหนาวเย็น
6. การรับรอง TUV, TUV2Pfg1169
7. สายไฟสำหรับระบบไฟฟ้าโซลาร์เซลล์
| ชนิด | ข้ามส่วน | การออกแบบสาระ | เส้นผ่าศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้า | จัดอันดับปัจจุบัน |
| PV-1x4mm2 | 4.0mm2 | 56x φ0.3มม | 2.6mm | 5.09 Ω / กม | 6.1mm | 1800VDC | 70A |
สายทนไฟรายละเอียด:
A. แอพลิเคชัน: ฉนวนกันความร้อนคู่คานอิเล็กตรอนข้ามเชื่อมโยงสายเคเบิลสำหรับสถานีพลังงานไฟฟ้าโซลาร์เซลล์
การก่อสร้าง: ทองแดงกระป๋องตาม VDE0295 / IEC60228, Class5
B. คุณสมบัติของวัสดุ / มาตรฐาน:
1. ประสิทธิภาพทนไฟ: IEC60332-1
2. การปล่อยควัน: IEC61034; EN50268-2
3. โหลดไฟต่ำ: DIN51900
4. การอนุมัติ: TUV2PfG 1169 / 08.2007 PV1-F
5. มาตรฐานการใช้งาน: UNE211 23; UNE20.460-5-52, UTE C 32-502
ใบสมัคร:
นำไปใช้กับแผงเซลล์แสงอาทิตย์สำหรับการผลิตกระแสไฟฟ้าและส่วนประกอบที่เกี่ยวข้องของการเดินสายไฟการเชื่อมต่อโดยเฉพาะอย่างยิ่งเหมาะสำหรับกลางแจ้งความต้านทานต่อแสงแดด, ต่อต้านริ้วรอย, การใช้วัสดุทนไฟฮาโลเจนควันต่ำเกรดที่สูงขึ้นความปลอดภัยมากขึ้น
| ชื่อ | สายเคเบิล PV |
| รายละเอียดสินค้า | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ในร่มและกลางแจ้ง, การติดตั้งไฟฟ้า, ในร่มและกลางแจ้ง, พื้นที่ที่มีแนวโน้มการระเบิด, โรงงาน, อุตสาหกรรมและอุตสาหกรรมการเกษตร |
| คุณสมบัติของสินค้า | ควันต่ำโดยไม่มีฮาโลเจน, เย็นดี, อัลตราไวโอเลต, ทนต่อโอโซนและทนต่อสภาพอากาศ |
| สารหน่วงไฟความต้านทานการตัดและความต้านทานการเจาะ | |
| การป้องกันสายเคเบิลระดับⅡระดับ | |
| กับ 150 ℃รังสีสายไฟฟ้าโซลาร์เซลล์เป็นวัสดุฉนวนสารหน่วงไฟฮาโลเจนฟรีไม่มีฮาโลเจนโพลีเอทิลีนดัดแปลงปลอดสารพิษบางเรซิน hengjing เป็นวัตถุดิบหลักเพิ่มปลอดฮาโลเจนปลอดสารพิษสารหน่วงไฟความร้อนโคลง ตัวแทน, สารกันบูด, เช่นปุ๋ย, ไม่ประกอบด้วยฮาโลเจน, โลหะหนัก, ฟอสฟอรัส | |
| มันสอดคล้องกับ ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากแช่ | |
| ไฟฟ้า | 1. ความต้านทาน dc: สายสำเร็จรูปที่ 20 ℃ความต้านทานแกนลวดนำไฟฟ้า DC ไม่เกิน 5.09 Ω / กม |
| 2. ความต้านทานของฉนวน: ความต้านทานฉนวนสำเร็จรูปของสายเคเบิลที่ 20 ℃ไม่ควรน้อยกว่า 1,014 Ωซม. ความต้านทานฉนวนสายเสร็จที่ 90 ℃ไม่น้อยกว่า 1,011 Ωซม. | |
| 3. ความต้านทานพื้นผิวฝัก: ความต้านทานของพื้นผิวสายเคเบิลปลอกเสร็จแล้วควรจะไม่น้อยกว่า 109 Ω | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงกระป๋อง 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| ลวด PV 25, 16 และ 10, 6, 4, 2 มม. ^ 2 | |
| ฉนวนกันความร้อน:> 0.5 มม. หนาด้วยควันต่ำและวัสดุฮาโลเจนและตรงตามขีด จำกัด ที่กำหนดของลูกค้า | |
| เปลือก: ควันต่ำและความหนาของวัสดุที่ปราศจากฮาโลเจน> 0.5 มม. | |
| พารามิเตอร์รายละเอียด | อุณหภูมิ: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาต 5 วินาทีในอุณหภูมิลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้า จำกัด : AC0.6 / 1kv dc1.8kv |
(เรายังผลิตแกนเดียวของ 2.5mm2, 6mm2 10mm2 และ 16mm2 เช่นเดียวกับแกนคู่
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

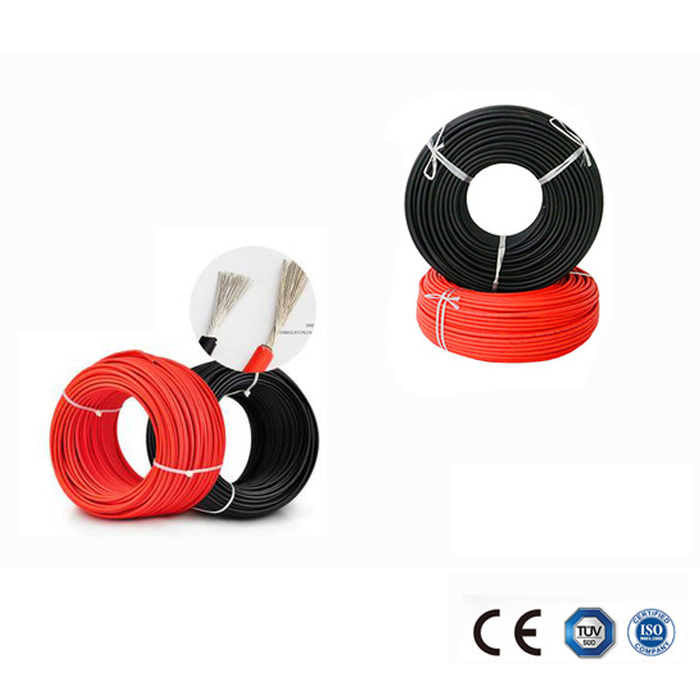

รูปภาพของสายเคเบิลโซล่าเซลล์ 4mm2 DC
