วัสดุ PPO ที่เข้ากันได้กับแผงโซล่าร์เซลล์ 30A คอนแทคเตอร์หลายตัวเชื่อมต่อ

สถานที่กำเนิด ประเทศจีน
ชื่อแบรนด์ Pntech
ได้รับการรับรอง TUV/CE/ISO9001
หมายเลขรุ่น PV005
จำนวนสั่งซื้อขั้นต่ำ 1 ชุด
ราคา Negotiation
รายละเอียดการบรรจุ 100 ชุด / polybag 500 ชุด / กล่อง 39x39x22 เซนติเมตร
เวลาการส่งมอบ 3-10days
เงื่อนไขการชำระเงิน L / C, T / T, Wester N Union
สามารถในการผลิต 5,000 คู่ต่อวัน

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ เชื่อมต่อ ระดับเปลวไฟ UL94-V0
ทดสอบแรงดัน 6KV (50Hz, 1min) ระดับการป้องกัน IP67
จัดอันดับปัจจุบัน 30A สี สีดำ
ไฮไลต์

ขั้วต่อสายไฟพลังงานแสงอาทิตย์

,

solar cable connectors

ฝากข้อความ
รายละเอียดสินค้า



วัสดุ PPO IP67 เข้ากันได้ 30A ชายหญิงเชื่อมต่อสำหรับแผงเซลล์แสงอาทิตย์



คำอธิบายการเชื่อมต่อ:



ขั้วต่อแบบ Multi-Contact

ชุด -2 ของ Samlex ประกอบด้วยขั้วต่อแผงโซลาร์เซลล์ 1 ตัวและตัวเมีย 1 ตัวระบบเชื่อมต่อชนิดนี้

ติดตั้งง่ายและใช้แท็บล็อคเพื่อความปลอดภัย "สแนปอิน" เพื่อล็อคตัวเชื่อมต่อสองตัวจึงหลีกเลี่ยง

ตัดการเชื่อมต่อโดยไม่ได้ตั้งใจนอกจากนี้เมื่อล็อคแล้วหน้าสัมผัสผสมพันธุ์จะถูกปิดผนึกเพื่อป้องกันฝุ่นละอองและ

น้ำ.ไอออนบวกที่ระบุมีดังต่อไปนี้:

ตัวเชื่อมต่อที่มาพร้อมกับชุดนี้ใช้สำหรับขนาดลวด AWG # 10 หรือ AWG # 12 พร้อมฉนวนด้านนอก

เส้นผ่าศูนย์กลาง 3 - 6 มม

เส้นผ่านศูนย์กลางสัมผัส 4 มม

การจัดอันดับสูงสุดในปัจจุบัน - 30 A

แรงดันไฟฟ้าสูงสุดของระบบ - 1,000 V

ระดับการป้องกันทางเข้าเมื่อเชื่อมต่อและล็อคอย่างถูกต้อง - IP67

ช่วงอุณหภูมิ 40 ° C ถึง + 90 ° c

TüV Rheinland - ได้รับการรับรองประเภทติดตั้งตามมาตรฐาน UL

การก่อสร้างตัวเชื่อมต่อ

ตัวเชื่อมต่อสามารถจีบ / บัดกรีกับขนาดลวด AWG # 10 หรือ AWG # 12 พร้อมฉนวนด้านนอก

เส้นผ่าศูนย์กลาง 3 ถึง 6 มม.



คำแนะนำการชุมนุม



ในระหว่างการประกอบตัวเองชิ้นส่วนและเครื่องมืออื่น ๆ ที่ระบุไว้จะถูกนำมาใช้หรือหากคำแนะนำในการเตรียมการและการประกอบที่อธิบายไว้ที่นี่จะไม่มีการรับประกันความปลอดภัยและการปฏิบัติตามข้อมูลทางเทคนิค

เพื่อป้องกันไฟฟ้าช็อตตัวเชื่อมต่อ PV ต้องแยกออกจากแหล่งจ่ายไฟในขณะที่กำลังประกอบหรือถอดชิ้นส่วน

ผลิตภัณฑ์สุดท้ายจะต้องให้การป้องกันจากไฟฟ้าช็อต

ถอดปลั๊กภายใต้ภาระ: การเชื่อมต่อปลั๊ก PV จะต้องไม่ได้รับการถอดปลั๊กในขณะที่อยู่ภายใต้ภาระพวกเขาสามารถอยู่ในสถานะไม่โหลดโดยการปิดตัวแปลง DC / AC หรือทำลายผู้ขัดขวางวงจร AC ถอดและถอดในขณะที่ภายใต้แรงดันไฟฟ้า

ขั้วต่อที่ถอดได้ควรได้รับการป้องกันจากสิ่งสกปรกและน้ำด้วยฝาปิดผนึก

ชิ้นส่วนที่เสียบอยู่กับกันน้ำ IP67



ชื่อผลิตภัณฑ์ เชื่อมต่อ
จัดอันดับปัจจุบัน 30A (2.5 ~ 6mm2)
แรงดันไฟฟ้า 1000V DC
ทดสอบแรงดัน 6000V (50HZ, 1 นาที)
หมวดแรงดันเกิน / ระดับมลพิษ CAT III / 2
ความต้านทานสัมผัสของปลั๊กคอนเนคเตอร์ 1 mΩ
วัสดุ Conatct ทองแดง, Ag ชุบ
วัสดุฉนวน พีซี
ระดับการป้องกัน IP20 / IP67
คลาสเฟลม UL94-V0
ระดับความปลอดภัย ครั้งที่สอง
สายเคเบิลที่เหมาะสม 2.5-6mm2
แรงแทรก / แรงดึง ≤50N / ≥50N
ระบบเชื่อมต่อ การเชื่อมต่อ Crimp
ช่วงอุณหภูมิ -40? C ~ + 125ºC
หน่วยบรรจุ 1000pcs
ปริมาณการสั่งซื้อขั้นต่ำ 1000pcs
น้ำหนักต่อชิ้น (ไม่รวมบรรจุ) 25g
กำหนดหมายเลขภาษีเอง 8536690000
ประเทศต้นกำเนิด ประเทศจีน


ความได้เปรียบ:


•การชุมนุมที่เรียบง่ายรวดเร็วปลอดภัยและมีประสิทธิภาพ
•พัฒนาอิสระการออกแบบนวัตกรรมมีสิทธิ์ในทรัพย์สินทางปัญญาอิสระปรับตัวเข้ากับตัวเชื่อมต่อโดยตรง
•ความอดทนเชิงกลสูง
•กระแสไฟฟ้าและแรงดันไฟฟ้าสูง: 30A, 1000VDC
•ความต้านทานการเปลี่ยนแปลงต่ำ
•นวัตกรรมการออกแบบที่ปิดผนึกกันน้ำและกันฝุ่น: IP68
•วัสดุพลาสติกที่ดีเยี่ยม, UL 94-V0, ช่วงอุณหภูมิกว้าง: -40 ° c ถึง 90 ° c, สภาพอากาศและ UV ทนสำหรับการใช้งานกลางแจ้งเป็นเวลานาน
•อนุมัติโดย TUV

คำถามที่พบบ่อย:


1. เมื่อฉันจะได้รับใบเสนอราคา?
ภายใน 24 ชั่วโมงหลังจากได้รับการสอบถามหากคุณเป็นเรื่องเร่งด่วนที่จะได้รับราคาโปรดโทรหาเราเพื่อให้ข้อมูลจำเพาะที่สมบูรณ์เกี่ยวกับสายเคเบิลราคาจะถูกคำนวณในไม่ช้า
2. นานแค่ไหนที่เกี่ยวกับการจัดส่งหรือไม่
โดยปกติภายใน 3-4 วันทำการหลังจากการชำระเงินส่วนใหญ่ตามปริมาณ
3. เงื่อนไขการชำระเงินของคุณ?
เรายอมรับ T / T (โอนเงินผ่านธนาคาร), L / C
4. คุณยอมรับคำสั่งที่กำหนดเองหรือไม่
ใช่พวกเราทำ.
5. คุณมี OEM และ ODM?
ใช่.OEM และ ODM ที่มีอยู่

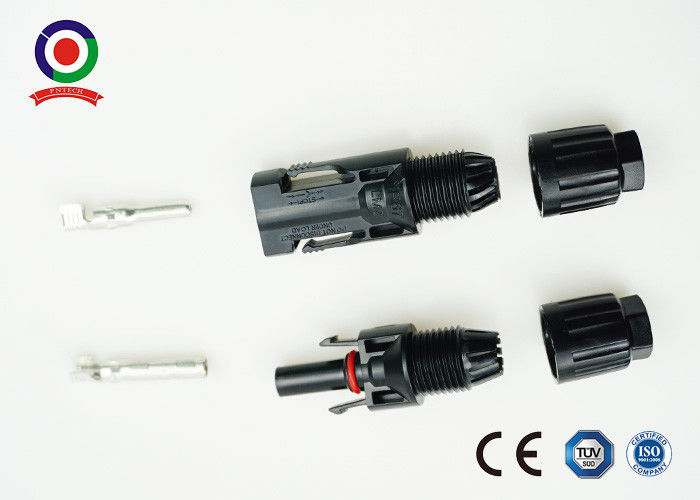

รูปภาพของตัวเชื่อมต่อแผงเซลล์แสงอาทิตย์
