รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Pntech
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: PV005
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiation
รายละเอียดการบรรจุ: 100 ชุด / polybag 500 ชุด / กล่อง 39x39x22 เซนติเมตร
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 5,000 คู่ต่อวัน
ชื่อผลิตภัณฑ์: |
ขั้วต่อพลังงานแสงอาทิตย์ |
ระบบล็อค: |
สแนปอิน |
แรงดันไฟฟ้า: |
1000VDC |
ระดับการป้องกัน: |
IP67 |
จัดอันดับปัจจุบัน:: |
30A |
ต้านทานการติดต่อ: |
≤5mΩ |
ชื่อผลิตภัณฑ์: |
ขั้วต่อพลังงานแสงอาทิตย์ |
ระบบล็อค: |
สแนปอิน |
แรงดันไฟฟ้า: |
1000VDC |
ระดับการป้องกัน: |
IP67 |
จัดอันดับปัจจุบัน:: |
30A |
ต้านทานการติดต่อ: |
≤5mΩ |
CE IP67 เชื่อมต่อแผงเซลล์แสงอาทิตย์สำหรับการเชื่อมต่อสายเคเบิล 2.5mm2 4mm2 6mm2 แสงอาทิตย์
คำอธิบายตัวเชื่อมต่อ
1) ตามมาตรฐาน DIN V VDE V 0126-3 / 12.06 มาตรฐาน UL1703
2) ความทนทานสูง, UV- ต้านทาน
3) ตัวเชื่อมต่อ adopts สัมผัสและแทรกของกกกับประเภทลูกบิดภายใน
4) อุปกรณ์ล็อคอัตโนมัติของจุดชายและหญิงช่วยให้การเชื่อมต่อง่ายและน่าเชื่อถือมากขึ้น
5) ชุดรูปที่ได้รับความนิยมส่วนใหญ่ของการติดตั้งภาคสนาม
6) การประมวลผลในสถานที่ง่าย
7) รองรับสายเคเบิล PV ที่มีเส้นผ่านศูนย์กลางฉนวนที่ต่างกัน
8) ขีดความสามารถสูงในปัจจุบัน
| แรงดันไฟฟ้าอัตรา: | 1000v |
| จัดอันดับปัจจุบัน: | 22A (2.5mm2), 30A (4mm2,6mm2) |
| ทดสอบแรงดันไฟฟ้า: | 6KV (50Hz) |
| ปกป้องปริญญา: | IP67 / IP2X |
| วัสดุฉนวน: | PC / PA / PPO / TPE |
| ติดต่อวัสดุ: | ทองแดงชุบเงิน |
| อุณหภูมิในการทำงาน: | -40 ° C ~ + 90 ° C |
| คลาสที่ปลอดภัย: | 2 |
| ระดับเปลวไฟ: | UL94-V0 |
| ติดต่อต้านทานของปลั๊กเชื่อมต่อ: | ≤5mΩ |
| แรงแทรก: | ≤50N |
| ถอนกำลัง: | ≥50N |
| สายเคเบิลที่เหมาะสม: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| ระบบล็อค: | สแนปอิน |
| หมายเลขผลิตภัณฑ์ | PV005 |
| แรงดันไฟฟ้า | TUV 1000V DC |
| จัดอันดับปัจจุบัน | 30A |
| ส่วนสายเคเบิลที่เหมาะสม | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| ขนาดเทอร์มินัล | Φ4.0mm |
| ทดสอบแรงดัน | DC 8KV 1 นาที |
| ระดับมลพิษ | 2 |
| ระดับการป้องกัน | Class II |
| วัสดุเทอร์มินัล | ทองแดงกระป๋อง |
| ต้านทานการสัมผัส | ≤5mΩ |
| วัสดุฉนวน | PPO |
| คะแนน IP | IP67 (IEC 60529) |
| แรงดึงออก | ≥ 50N |
| แรงแทรก | ≤ 50N |
| ทดสอบอุณหภูมิ | -40ºC ~ + 85ºC |
| ชั้นเปลวไฟ | UL94V - 0 |
คำแนะนำการชุมนุม
ในระหว่างการประกอบตัวเองชิ้นส่วนและเครื่องมืออื่น ๆ ที่ระบุไว้จะถูกนำมาใช้หรือหากคำแนะนำในการเตรียมการและการประกอบที่อธิบายไว้ที่นี่จะไม่มีการรับประกันความปลอดภัยและการปฏิบัติตามข้อมูลทางเทคนิค
เพื่อป้องกันไฟฟ้าช็อตตัวเชื่อมต่อ PV ต้องแยกออกจากแหล่งจ่ายไฟในขณะที่กำลังประกอบหรือถอดชิ้นส่วน
ผลิตภัณฑ์สุดท้ายจะต้องให้การป้องกันจากไฟฟ้าช็อต
ถอดปลั๊กภายใต้ภาระ: การเชื่อมต่อปลั๊ก PV จะต้องไม่ได้รับการถอดปลั๊กในขณะที่อยู่ภายใต้ภาระพวกเขาสามารถอยู่ในสถานะไม่โหลดโดยการปิดตัวแปลง DC / AC หรือทำลายผู้ขัดขวางวงจร AC ถอดและถอดในขณะที่ภายใต้แรงดันไฟฟ้า
ขั้วต่อที่ถอดได้ควรได้รับการป้องกันจากสิ่งสกปรกและน้ำด้วยฝาปิดผนึก
ชิ้นส่วนที่เสียบอยู่กับกันน้ำ IP67
ความได้เปรียบ:
•การชุมนุมที่เรียบง่ายรวดเร็วปลอดภัยและมีประสิทธิภาพ
•พัฒนาอิสระการออกแบบนวัตกรรมมีสิทธิ์ในทรัพย์สินทางปัญญาอิสระปรับตัวเข้ากับตัวเชื่อมต่อโดยตรง
•ความอดทนเชิงกลสูง
•กระแสไฟฟ้าและแรงดันไฟฟ้าสูง: 30A, 1000VDC
•ความต้านทานการเปลี่ยนแปลงต่ำ
•นวัตกรรมการออกแบบที่ปิดผนึกกันน้ำและกันฝุ่น: IP68
•วัสดุพลาสติกที่ดีเยี่ยม, UL 94-V0, ช่วงอุณหภูมิกว้าง: -40 ° c ถึง 90 ° c, สภาพอากาศและ UV ทนสำหรับการใช้งานกลางแจ้งเป็นเวลานาน
•อนุมัติโดย TUV
คำถามที่พบบ่อย:
1. เมื่อฉันจะได้รับใบเสนอราคา?
ภายใน 24 ชั่วโมงหลังจากได้รับการสอบถามหากคุณเป็นเรื่องเร่งด่วนที่จะได้รับราคาโปรดโทรหาเราเพื่อให้ข้อมูลจำเพาะที่สมบูรณ์เกี่ยวกับสายเคเบิลราคาจะถูกคำนวณในไม่ช้า
2. นานแค่ไหนที่เกี่ยวกับการจัดส่งหรือไม่
โดยปกติภายใน 3-4 วันทำการหลังจากการชำระเงินส่วนใหญ่ตามปริมาณ
3. เงื่อนไขการชำระเงินของคุณ?
เรายอมรับ T / T (โอนเงินผ่านธนาคาร), L / C
4. คุณยอมรับคำสั่งที่กำหนดเองหรือไม่
ใช่พวกเราทำ.
5. คุณมี OEM และ ODM?
ใช่.OEM และ ODM ที่มีอยู่

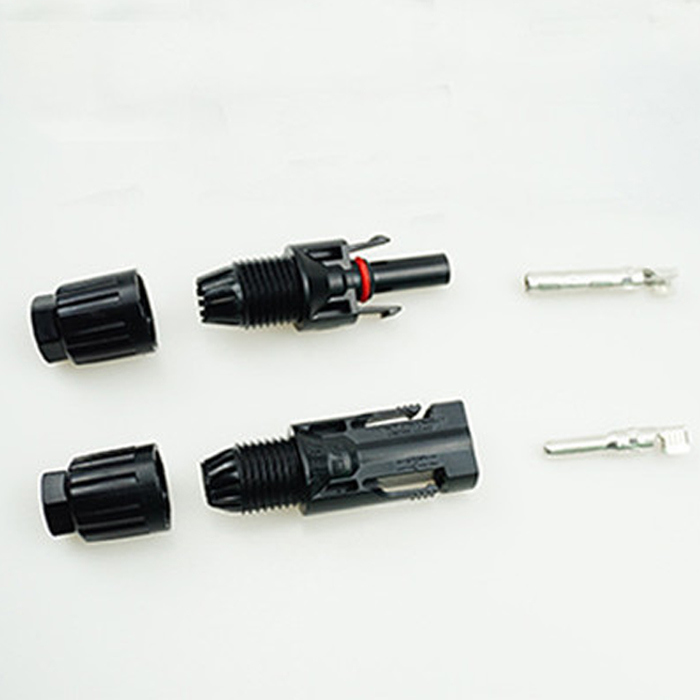

รูปภาพของคอนเนคเตอร์แสงอาทิตย์
