สายไฟต่อโซล่าร์เซลล์แสงอาทิตย์ชนิดทน UV 1000VDC

รายละเอียดสินค้า

สถานที่กำเนิด: ประเทศจีน

ชื่อแบรนด์: Pntech

ได้รับการรับรอง: TUV/CE/ISO9001

หมายเลขรุ่น: DC-00

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: Negotiation

รายละเอียดการบรรจุ: 100 ชุด / polybag 500 ชุด / กล่อง 39x39x22 เซนติเมตร

เวลาการส่งมอบ: 3-10days

เงื่อนไขการชำระเงิน: L / C, T / T

สามารถในการผลิต: 5,000 คู่ต่อวัน

รับราคาที่ดีที่สุด
ติดต่อตอนนี้
รายละเอียด
ไฮไลต์:

สายไฟต่อพลังแสงอาทิตย์ 1000VDC

,

สายไฟต่อโซล่าร์ 30A

ชื่อผลิตภัณฑ์:
สายแสงอาทิตย์
ระดับเปลวไฟ:
UL94-VO
แรงดันไฟฟ้า:
1000VDC
จัดอันดับปัจจุบัน::
30A
ต้านทานการติดต่อ:
≤5mΩ
สี:
สีดำ
ชื่อผลิตภัณฑ์:
สายแสงอาทิตย์
ระดับเปลวไฟ:
UL94-VO
แรงดันไฟฟ้า:
1000VDC
จัดอันดับปัจจุบัน::
30A
ต้านทานการติดต่อ:
≤5mΩ
สี:
สีดำ
คําอธิบาย
สายไฟต่อโซล่าร์เซลล์แสงอาทิตย์ชนิดทน UV 1000VDC



DC 1000V PV1-F 1x4mm2 สายพลังงานแสงอาทิตย์, UV ทนสายแผงเซลล์แสงอาทิตย์สีดำสีแดง



สายเคเบิลพลังงานแสงอาทิตย์



รายละเอียดของสายไฟพลังงานแสงอาทิตย์กำลังการผลิตสูงในปัจจุบัน



1. การให้คะแนน: แรงดันไฟฟ้า: 600 / 1000V อุณหภูมิ: -40 ° C - 90 ° c

2. วัสดุ:

(1) ตัวนำ: ทองแดงอบอ่อนกระป๋อง

(2) ฉนวน: 120 ° C XLPE, สีดำ

(3) แจ็คเก็ต: 120 ° C XLPE สีดำหรือสีแดง

3. การใช้งาน: ออกแบบมาโดยเฉพาะสำหรับเชื่อมต่อส่วนประกอบของระบบไฟฟ้าโซลาร์เซลล์ทั้งภายในและภายนอกอาคารและอุปกรณ์ที่มีความต้องการเชิงกลสูงและสภาพอากาศที่รุนแรงสำหรับการติดตั้งถาวร

4. คุณสมบัติทั่วไป: สายเคเบิลที่ทำจากฉนวนกันความร้อนและการเคลือบข้ามลำแสงอิเล็กตรอนความต้านทานสูงต่อความร้อน, เย็น, น้ำมัน, การขัดถู, โอโซน, UV และสภาพอากาศ;พร้อมปฏิกิริยาที่ดีขึ้นในกรณีเกิดไฟไหม้



ชนิด ข้าม เส้นใย ตัวนำ ตัวนำ ด้านนอก จัดอันดับ จัดอันดับ น้ำหนัก
มาตรา ออกแบบ เส้นผ่าศูนย์กลาง ความต้านทาน เส้นผ่าศูนย์กลาง แรงดันไฟฟ้า ปัจจุบัน
ตารางมิลลิเมตร No.x ø (มม.) มิลลิเมตร Ω / กม มิลลิเมตร VAC / DC กก. / กม.
PV-1 * 1.5 mm² 1.5 30x ø 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2.5 mm² 2.5 50x ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4.0 mm² 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6.0 mm² 6.0 84x ø 0.3 3.3 3.39 7.1 1000/1800 70 95


เชื่อมต่อ



1. คอนเนคเตอร์ใช้การสัมผัสของกกด้วยประเภทลูกบิด
2. ล็อคอัตโนมัติเปิดใช้งานการเชื่อมต่อง่ายขึ้นและเชื่อถือได้

3. ชุดรูปที่ได้รับความนิยมส่วนใหญ่ติดตั้งภาคสนาม

4. เชื่อมต่ออย่างรวดเร็ว

5. กันน้ำและป้องกันฝุ่น

6. ชีวิตที่ยาวนาน



แรงดันไฟฟ้าอัตรา: 1000v
จัดอันดับปัจจุบัน: 22A (2.5mm2), 30A (4mm2,6mm2)
ทดสอบแรงดันไฟฟ้า: 6KV (50Hz)
ปกป้องปริญญา: IP67 / IP2X
วัสดุฉนวน: PC / PA / PPO / TPE
ติดต่อวัสดุ: ทองแดงชุบเงิน
อุณหภูมิในการทำงาน: -40 ° C ~ + 90 ° C
คลาสที่ปลอดภัย: 2
ระดับเปลวไฟ: UL94-V0
ติดต่อต้านทานของปลั๊กเชื่อมต่อ: ≤5mΩ
แรงแทรก: ≤50N
ถอนกำลัง: ≥50N
สายเคเบิลที่เหมาะสม: 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10)
ระบบล็อค: สแนปอิน
หมายเลขผลิตภัณฑ์ DC-DC
แรงดันไฟฟ้า TUV 1000V DC
จัดอันดับปัจจุบัน 30A
ส่วนสายเคเบิลที่เหมาะสม 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
ขนาดเทอร์มินัล Φ4.0mm
ทดสอบแรงดัน DC 8KV 1 นาที
ระดับมลพิษ 2
ระดับการป้องกัน Class II
วัสดุเทอร์มินัล ทองแดงกระป๋อง
ต้านทานการสัมผัส ≤5mΩ
วัสดุฉนวน พีซี
คะแนน IP IP67 (IEC 60529)
แรงดึงออก ≥ 50N
แรงแทรก ≤ 50N
ทดสอบอุณหภูมิ -40ºC ~ + 85ºC
ชั้นเปลวไฟ UL94V - 0


คำแนะนำการชุมนุม



ในระหว่างการประกอบตัวเองชิ้นส่วนและเครื่องมืออื่น ๆ ที่ระบุไว้จะถูกนำมาใช้หรือหากคำแนะนำในการเตรียมการและการประกอบที่อธิบายไว้ที่นี่จะไม่มีการรับประกันความปลอดภัยและการปฏิบัติตามข้อมูลทางเทคนิค

เพื่อป้องกันไฟฟ้าช็อตตัวเชื่อมต่อ PV ต้องแยกออกจากแหล่งจ่ายไฟในขณะที่กำลังประกอบหรือถอดชิ้นส่วน

ผลิตภัณฑ์สุดท้ายจะต้องให้การป้องกันจากไฟฟ้าช็อต

ถอดปลั๊กภายใต้ภาระ: การเชื่อมต่อปลั๊ก PV จะต้องไม่ได้รับการถอดปลั๊กในขณะที่อยู่ภายใต้ภาระพวกเขาสามารถอยู่ในสถานะไม่โหลดโดยการปิดตัวแปลง DC / AC หรือทำลายผู้ขัดขวางวงจร AC ถอดและถอดในขณะที่ภายใต้แรงดันไฟฟ้า

ขั้วต่อที่ถอดได้ควรได้รับการป้องกันจากสิ่งสกปรกและน้ำด้วยฝาปิดผนึก

ชิ้นส่วนที่เสียบอยู่กับกันน้ำ IP67


ความได้เปรียบ:



•การชุมนุมที่เรียบง่ายรวดเร็วปลอดภัยและมีประสิทธิภาพ
•พัฒนาอิสระการออกแบบนวัตกรรมมีสิทธิ์ในทรัพย์สินทางปัญญาอิสระปรับตัวเข้ากับตัวเชื่อมต่อโดยตรง
•ความอดทนเชิงกลสูง
•กระแสไฟฟ้าและแรงดันไฟฟ้าสูง: 30A, 1000VDC
•ความต้านทานการเปลี่ยนแปลงต่ำ
•นวัตกรรมการออกแบบที่ปิดผนึกกันน้ำและกันฝุ่น: IP68
•วัสดุพลาสติกที่ดีเยี่ยม, UL 94-V0, ช่วงอุณหภูมิกว้าง: -40 ° c ถึง 90 ° c, สภาพอากาศและ UV ทนสำหรับการใช้งานกลางแจ้งเป็นเวลานาน
•อนุมัติโดย TUV

คำถามที่พบบ่อย:


1. เมื่อฉันจะได้รับใบเสนอราคา?
ภายใน 24 ชั่วโมงหลังจากได้รับการสอบถามหากคุณเป็นเรื่องเร่งด่วนที่จะได้รับราคาโปรดโทรหาเราเพื่อให้ข้อมูลจำเพาะที่สมบูรณ์เกี่ยวกับสายเคเบิลราคาจะถูกคำนวณในไม่ช้า
2. นานแค่ไหนที่เกี่ยวกับการจัดส่งหรือไม่
โดยปกติภายใน 3-4 วันทำการหลังจากการชำระเงินส่วนใหญ่ตามปริมาณ
3. เงื่อนไขการชำระเงินของคุณ?
เรายอมรับ T / T (โอนเงินผ่านธนาคาร), L / C
4. คุณยอมรับคำสั่งที่กำหนดเองหรือไม่
ใช่พวกเราทำ.
5. คุณมี OEM และ ODM?
ใช่.OEM และ ODM ที่มีอยู่

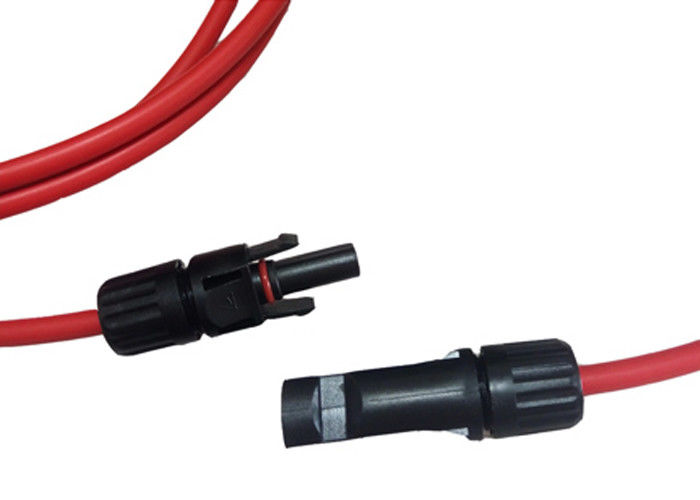

รูปภาพของสายเคเบิลพลังงานแสงอาทิตย์



สายไฟต่อโซล่าร์เซลล์แสงอาทิตย์ชนิดทน UV 1000VDC 0
