รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Pntech
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: H1Z2Z2-K 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m / ม้วน
ราคา: negotiable
รายละเอียดการบรรจุ: 100 เมตร / ม้วน 250 เมตร / ม้วนสองม้วนต่อกล่องขนาดกล่อง: 42 * 42 * 22 เซนติเมตรยังแพ็คตามความต้องการ
เวลาการส่งมอบ: 3-7days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
ชื่อผลิตภัณฑ์: |
สายเคเบิลพลังงานแสงอาทิตย์ 4mm2 DC XLPE |
ปัจจุบัน: |
55A |
วัสดุฉนวน: |
XLPE |
โครงสร้าง: |
56 / 0.3mm |
วัสดุตัวนำ: |
ทองแดงกระป๋องควั่น |
สาย OD: |
5.7mm |
ความต้านทาน: |
≤5.09 (Ω / KM) |
แรงดันไฟฟ้า: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
สี: |
ดำ / แดง |
ช่วงอุณหภูมิ: |
-40 ℃ ~ + 90 ℃ |
ชื่อผลิตภัณฑ์: |
สายเคเบิลพลังงานแสงอาทิตย์ 4mm2 DC XLPE |
ปัจจุบัน: |
55A |
วัสดุฉนวน: |
XLPE |
โครงสร้าง: |
56 / 0.3mm |
วัสดุตัวนำ: |
ทองแดงกระป๋องควั่น |
สาย OD: |
5.7mm |
ความต้านทาน: |
≤5.09 (Ω / KM) |
แรงดันไฟฟ้า: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
สี: |
ดำ / แดง |
ช่วงอุณหภูมิ: |
-40 ℃ ~ + 90 ℃ |
TUV EN50618 12AWG 4mm2 1.5KV DC XLPE สายเคเบิลแสงอาทิตย์คู่ฉนวนกันความร้อน UV
การก่อสร้าง
(1) ตัวนำ: ทองแดงอบอ่อนกระป๋อง
(2) ฉนวน: 120 ° C XLPE, สีดำ
(3) แจ็คเก็ต: 120 ° C XLPE สีดำหรือสีแดง
1. แรงดันไฟฟ้าที่กำหนด: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. ทดสอบแรงดัน: 6500V, 50Hz, 5 นาที
3. คะแนนอุณหภูมิ: 45oC ไม่เกิน + 125oC, -40oF ไม่เกิน + 257oF อุณหภูมิโดยรอบ: 25years (TUV) -40oC ไม่เกิน + 90oC -40oF สูงสุด + 194oF สูงสุดอุณหภูมิวงจรสั้น: 280oC + 536oF
4. รัศมีการดัด: การติดตั้งคงที่> 4X ย้ายเป็นครั้งคราว> 5X
| ชนิด | ข้ามส่วน | การออกแบบสาระ | เส้นผ่าศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้า | จัดอันดับปัจจุบัน |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.3มม | 2.6mm | 5.09 Ω / กม | 5.7mm | 1500VDC | 55A |
การประยุกต์ใช้งาน
ตัวนำเดี่ยว, ทนต่อแสงแดด, ลวดไฟฟ้าโซลาร์เซลล์จัดอันดับ 90 ° C เปียกหรือ 105 ° C แห้ง 2000V สำหรับการเดินสายเชื่อมต่อระหว่างระบบไฟฟ้าโซลาร์เซลล์พลังงานไฟฟ้าที่มีสายดินและไม่มีสายดินตามที่อธิบายไว้ในมาตรา 690.31 (A) และส่วนอื่น ๆ ของรหัสไฟฟ้าแห่งชาติ , NFPA 70
ตัวเลือก:
ลายเส้น ID เฟสสีตามคำขอ
มีหลาย plexing ตามคำขอ
คุณสมบัติ:
จัดอันดับ 90 ° C เปียกและแห้ง
ทนต่อการเสียรูปที่อุณหภูมิสูง
ทนความชื้นได้ดีเยี่ยม
คุณสมบัติทางไฟฟ้าที่เสถียรในช่วงอุณหภูมิที่กว้าง
ความต้านทานที่ดีเยี่ยมต่อการกระแทกและการบีบอัด
ทนต่อน้ำมันและสารเคมีส่วนใหญ่
รังสียูวี / แสงแดดทน
ตรงกับการทดสอบการดัดงอที่อุณหภูมิ -40 °ซ
| ชื่อผลิตภัณฑ์ | สายโซล่าร์มาตรฐานของ TUV |
| หมายเลขรุ่น | H1Z2Z2-K 1x 4mm2 |
| แรงดันไฟฟ้า | สายไฟฟ้าแรงสูง |
| วัสดุฉนวน | XLPE |
| รูปร่างวัสดุ | ลวดกลม |
| การรับรอง | ROSH, CE, TUV |
| มาตรฐาน | TUV EN50618 |
| แกน | 1 แกน |
| แพคเกจการขนส่ง | กลองเหล็กไม้กลองเหล็ก |
| ใบสมัคร | ก่อสร้าง, ใต้ดิน, อุตสาหกรรม, สถานีพลังงาน |
| วัสดุฝัก | XLPE |
| วัสดุแกนลวด | ทองแดงกระป๋อง |
| ข้ามส่วน | 4mm2 |
| ชื่อ | สายเคเบิล PV |
| รายละเอียดสินค้า | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ในร่มและกลางแจ้ง, การติดตั้งไฟฟ้า, ในร่มและกลางแจ้ง, พื้นที่ที่มีแนวโน้มการระเบิด, โรงงาน, อุตสาหกรรมและอุตสาหกรรมการเกษตร |
| คุณสมบัติของสินค้า | ควันต่ำโดยไม่มีฮาโลเจน, เย็นดี, อัลตราไวโอเลต, ทนต่อโอโซนและทนต่อสภาพอากาศ |
| สารหน่วงไฟความต้านทานการตัดและความต้านทานการเจาะ | |
| การป้องกันสายเคเบิลระดับⅡระดับ | |
| กับ 150 ℃รังสีสายไฟฟ้าโซลาร์เซลล์เป็นวัสดุฉนวนสารหน่วงไฟฮาโลเจนฟรีไม่มีฮาโลเจนโพลีเอทิลีนดัดแปลงปลอดสารพิษบางเรซิน hengjing เป็นวัตถุดิบหลักเพิ่มปลอดฮาโลเจนปลอดสารพิษสารหน่วงไฟความร้อนโคลง ตัวแทน, สารกันบูด, เช่นปุ๋ย, ไม่ประกอบด้วยฮาโลเจน, โลหะหนัก, ฟอสฟอรัส | |
| มันสอดคล้องกับ ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากแช่ | |
| ไฟฟ้า | 1. ความต้านทาน dc: สายสำเร็จรูปที่ 20 ℃ความต้านทานแกนลวดนำไฟฟ้า DC ไม่เกิน 5.09 Ω / กม |
| 2. ความต้านทานของฉนวน: ความต้านทานฉนวนสำเร็จรูปของสายเคเบิลที่ 20 ℃ไม่ควรน้อยกว่า 1,014 Ωซม. ความต้านทานฉนวนสายเสร็จที่ 90 ℃ไม่น้อยกว่า 1,011 Ωซม. | |
| 3. ความต้านทานพื้นผิวฝัก: ความต้านทานของพื้นผิวสายเคเบิลปลอกเสร็จแล้วควรจะไม่น้อยกว่า 109 Ω | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงกระป๋อง 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| ลวด PV 25, 16 และ 10, 6, 4, 2 มม. ^ 2 | |
| ฉนวนกันความร้อน:> 0.5 มม. หนาด้วยควันต่ำและวัสดุฮาโลเจนและตรงตามขีด จำกัด ที่กำหนดของลูกค้า | |
| เปลือก: ควันต่ำและความหนาของวัสดุที่ปราศจากฮาโลเจน> 0.5 มม. | |
| พารามิเตอร์รายละเอียด | อุณหภูมิ: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาต 5 วินาทีในอุณหภูมิลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้า จำกัด : AC0.6 / 1kv dc1.8kv |
(เรายังผลิตแกนเดียวของ 2.5mm2, 6mm2, 10mm2 และ 16mm2 เช่นเดียวกับแกนคู่
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

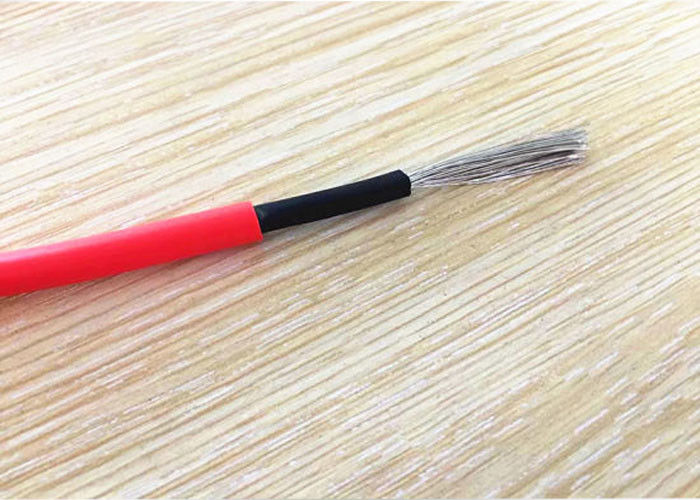

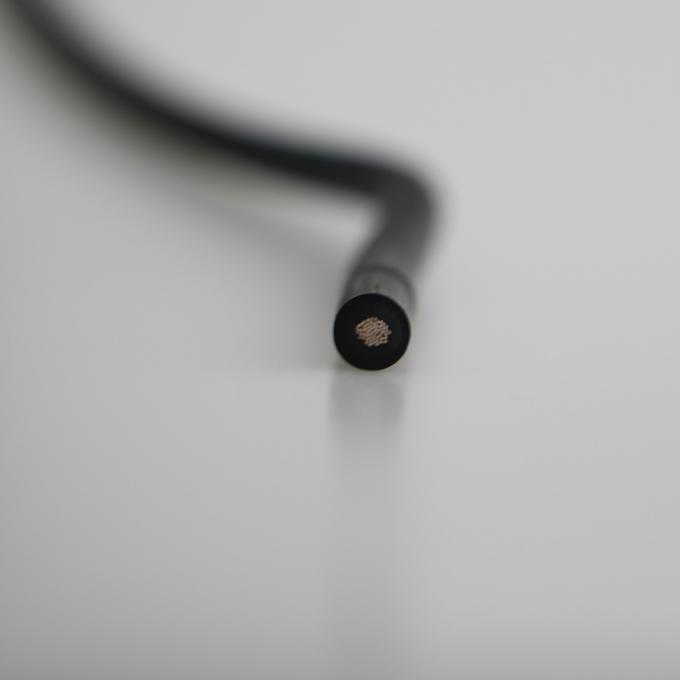

รูปภาพของ 4mm2 DC XLPE สายเคเบิลพลังงานแสงอาทิตย์
