รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: ISO9001/TUV/CE
หมายเลขรุ่น: H1Z2Z2-K 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m
ราคา: negotiable
รายละเอียดการบรรจุ: 100m / ม้วน, 500m ต่อกล่องของ
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
ชื่อสินค้า: |
สายโซล่าร์ 4 มม. DC |
ผู้ขับ: |
56/0.285 |
สี: |
ดำหรือแดง |
วัสดุตัวนำ: |
ทองแดง |
แอปพลิเคชัน: |
โรงไฟฟ้า |
คําสําคัญ: |
สายไฟ DC Solar |
ชื่อสินค้า: |
สายโซล่าร์ 4 มม. DC |
ผู้ขับ: |
56/0.285 |
สี: |
ดำหรือแดง |
วัสดุตัวนำ: |
ทองแดง |
แอปพลิเคชัน: |
โรงไฟฟ้า |
คําสําคัญ: |
สายไฟ DC Solar |
สายเคเบิลพลังงานแสงอาทิตย์ DC ฉนวนสองชั้นทนไฟสำหรับระบบพลังงานแสงอาทิตย์ PV
ข้อมูลจำเพาะ
สายเคเบิลโฟโตโวลตาอิกสองชั้นแบบ Cross-linked polyolefin ปราศจากฮาโลเจนสำหรับใช้ในระบบพลังงานโฟโตโวลตาอิก สายเคเบิลนี้สามารถใช้ร่วมกับส่วนประกอบ PV ส่วนใหญ่ เช่น กล่องรวมสัญญาณ PV และขั้วต่อ PV ซึ่งมีแรงดันไฟฟ้าที่กำหนด 1500 V DC
| ประเภท | ส่วนตัดขวาง | การออกแบบเกลียว | เส้นผ่านศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้าที่กำหนด | กระแสไฟฟ้าที่กำหนด |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
การใช้งาน :
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสายไฟ การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับกลางแจ้ง ทนต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุทนไฟปราศจากฮาโลเจนควันต่ำ เกรดสูงขึ้น ปลอดภัยกว่า
| ชื่อ | สาย PV |
| คำอธิบายผลิตภัณฑ์ | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ทั้งภายในและภายนอกอาคาร การติดตั้งไฟฟ้า ภายในและภายนอกอาคาร พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน ทนต่อความเย็นได้ดี ทนต่อรังสีอัลตราไวโอเลต โอโซน และสภาพอากาศ |
| ทนไฟ ทนต่อการตัด และทนต่อการเจาะ | |
| ระดับการป้องกันสายเคเบิลระดับ Ⅱ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน ปราศจากฮาโลเจน ทนไฟเป็นเรซินโพลีเอทิลีนดัดแปลงที่ไม่เป็นพิษ ปราศจากฮาโลเจนเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ไม่เป็นพิษ ปราศจากฮาโลเจน สารทำให้คงตัวความร้อน กำจัดสารรมควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ ความต้านทาน DC ของแกนลวดนำไฟฟ้าไม่เกิน 5.09 Ω/km |
| 2. ความต้านทานฉนวน: ความต้านทานฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. Cm ความต้านทานฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. Cm | |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 และ 10, 6,4,2.5 mm2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยวขนาด 2.5mm2, 6mm2, 10mm2 และ 16mm2 รวมถึงแกนคู่,
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

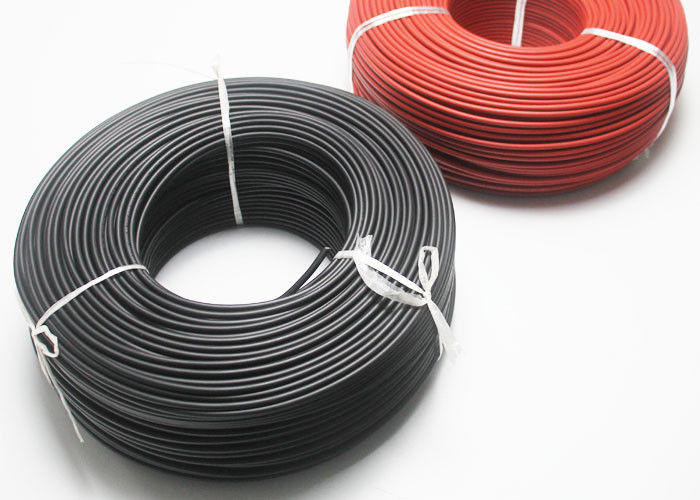

รูปภาพของสายเคเบิลพลังงานแสงอาทิตย์ DC ขนาด 4 มม.
