สายเคเบิลแผงโซลาร์เซลล์ XLPE ขนาด 95 กก. / กม. ของ DC Power 6mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | สายเคเบิลแผงโซลาร์เซลล์ 6mm | ปลอก | XLPE |
|---|---|---|---|
| รหัส HS | 8544492100 | สี | ดำหรือแดง |
| น้ำหนัก | 95kg / กม. | การบรรจุ | 200 เมตร / ม้วน |
| ไฮไลต์ | สายเคเบิลแผงโซลาร์เซลล์ 6mm,สายเคเบิลแผงเซลล์แสงอาทิตย์ XLPE Sheath |
||
รายละเอียดสินค้า
TUV EN50618 CE ISO9001 สีดำสีแดงลวด DC power 6 มิลลิเมตรสายแผงเซลล์แสงอาทิตย์
Specificate
a) รักษาขนาดตัวนำให้เหมือนกันจะช่วยให้ผู้ออกแบบระบบเคเบิลพิจารณาการโหลดสายเคเบิลสูงถึง 90C (Keeping Balance as
เบาะ) และมันจะทำให้แน่ใจว่าชีวิตของสายเคเบิลอีกต่อไป
b) มีโอกาสสำหรับผู้ออกแบบระบบเคเบิลในการพิจารณาขนาดที่เล็กลงซึ่งจะช่วยลดค่าใช้จ่ายได้
ประโยชน์ทางเทคนิคประโยชน์
การก่อสร้างสายเคเบิล:
0.65 / 11KV เกรดตัวนำทองแดงตีเกลียว, ฉนวน xl pe, xlpe ภายใน / ภายนอกเปลือกสายเคเบิลสอดคล้องกับ en50618 หรือมาตรฐานสากลอื่น ๆ
| ชนิด | ข้ามส่วน | การออกแบบสาระ | เส้นผ่าศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้า | จัดอันดับปัจจุบัน |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285มม | 2.0mm | 8.21 Ω / กม | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285มม | 2.6mm | 5.09 Ω / กม | 5.9 ม | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285มม | 3.3mm | 3.52 Ω / กม | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4มม | 4.4mm | 1.95 Ω / กม | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4มม | 5.2mm | 1.24 Ω / กม | 9.2mm | 1500VDC | 132A |
ตัวนำ: ทองแดงกระป๋องตาม VDE0295 / IEC60228, Class5
ฉนวนกันความร้อน: Polyolefin Copolymer TUV 2PfG / 1169
Sheath: Polyolefin Copolymer TUV 2PfG / 1169 ที่เชื่อมโยงกับลำอิเล็กตรอน
แรงดันไฟฟ้าที่กำหนด: AC 600 / 1000V DC 1000 / 1800V
ลักษณะ: สารหน่วงไฟทนความร้อน, UV / โอโซน / การไฮโดรไลซิส / สภาพภูมิอากาศ
เปลือกสี: สีดำหรือตาม requeit ของลูกค้า
คะแนนอุณหภูมิ: 45 ° c สูงสุด + 125 ° c -40 ° F สูงสุด + 257 ° F
อุณหภูมิ: 25 ปี (TUV) -40 ° c สูงสุด + 90 ° c -40 ° F สูงสุด + 194 ° F
Max. ลัดวงจรอุณหภูมิ: 280 ° c, + 536 ° F
รัศมีการดัด: การติดตั้งคงที่> 4X ถูกย้ายเป็นครั้งคราว> 5X
ใบสมัคร:
ออกแบบมาโดยเฉพาะสำหรับเชื่อมต่อส่วนประกอบของระบบเซลล์แสงอาทิตย์ทั้งภายในและภายนอก
นอกอาคารและอุปกรณ์ที่มีความต้องการเชิงกลสูงและอากาศที่รุนแรง
เงื่อนไขสำหรับการติดตั้งถาวร
| ชื่อ | สายเคเบิล PV |
| รายละเอียดสินค้า | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ในร่มและกลางแจ้ง, การติดตั้งไฟฟ้า, ในร่มและกลางแจ้ง, พื้นที่ที่มีแนวโน้มการระเบิด, โรงงาน, อุตสาหกรรมและอุตสาหกรรมการเกษตร |
| คุณสมบัติของสินค้า | ควันต่ำโดยไม่มีฮาโลเจน, เย็นดี, อัลตราไวโอเลต, ทนต่อโอโซนและทนต่อสภาพอากาศ |
| สารหน่วงไฟความต้านทานการตัดและความต้านทานการเจาะ | |
| การป้องกันสายเคเบิลระดับⅡระดับ | |
| กับ 150 ℃รังสีสายไฟฟ้าโซลาร์เซลล์เป็นวัสดุฉนวนสารหน่วงไฟฮาโลเจนฟรีไม่มีฮาโลเจนโพลีเอทิลีนดัดแปลงปลอดสารพิษบางเรซิน hengjing เป็นวัตถุดิบหลักเพิ่มปลอดฮาโลเจนปลอดสารพิษสารหน่วงไฟความร้อนโคลง ตัวแทน, สารกันบูด, เช่นปุ๋ย, ไม่ประกอบด้วยฮาโลเจน, โลหะหนัก, ฟอสฟอรัส | |
| มันสอดคล้องกับ ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากแช่ | |
| ไฟฟ้า | 1. ความต้านทาน dc: สายสำเร็จรูปที่ 20 ℃ความต้านทานแกนลวดนำไฟฟ้า DC ไม่เกิน 5.09 Ω / กม |
| 2. ความต้านทานของฉนวน: ความต้านทานฉนวนสำเร็จรูปของสายเคเบิลที่ 20 ℃ไม่ควรน้อยกว่า 1,014 Ωซม. ความต้านทานฉนวนสายเสร็จที่ 90 ℃ไม่น้อยกว่า 1,011 Ωซม. | |
| 3. ความต้านทานพื้นผิวฝัก: ความต้านทานของพื้นผิวสายเคเบิลปลอกเสร็จแล้วควรจะไม่น้อยกว่า 109 Ω | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงกระป๋อง 2.5, 4,6,10,16 mm2 PV1 - F |
| ลวด PV 25,16 และ 10, 6,4,2.5 mm2 | |
| ฉนวนกันความร้อน:> 0.5 มม. หนาด้วยควันต่ำและวัสดุฮาโลเจนและตรงตามขีด จำกัด ที่กำหนดของลูกค้า | |
| เปลือก: ควันต่ำและความหนาของวัสดุที่ปราศจากฮาโลเจน> 0.5 มม. | |
| พารามิเตอร์รายละเอียด | อุณหภูมิ: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาต 5 วินาทีในอุณหภูมิลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้า จำกัด : AC0.6 / 1kv dc1.8kv |
(เรายังผลิตแกนเดียวของ 2.5mm2, 6mm2, 10mm2 และ 16mm2 เช่นเดียวกับแกนคู่
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

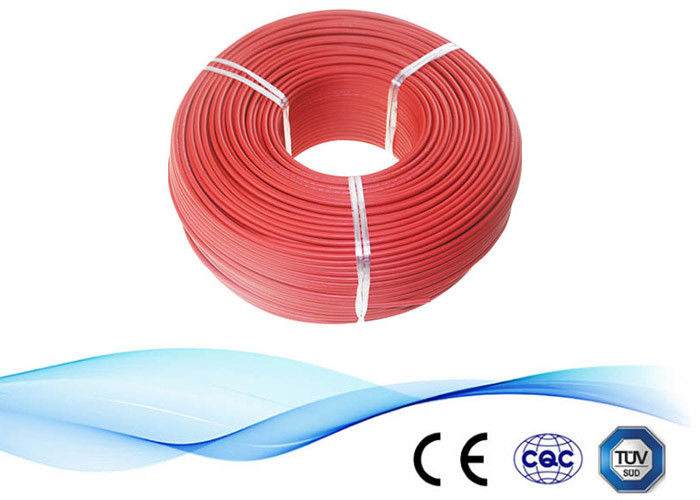

รูปของ สายเคเบิลแผงโซลาร์เซลล์ 6mm
