สายเคเบิล IP67 Solar Pv

สถานที่กำเนิด ประเทศจีน
ชื่อแบรนด์ Pntech
ได้รับการรับรอง TUV/CE/ISO9001
หมายเลขรุ่น DC-00
จำนวนสั่งซื้อขั้นต่ำ 1 ชุด
ราคา Negotiation
รายละเอียดการบรรจุ 100 ชุด / polybag 500 ชุด / กล่อง 39x39x22 เซนติเมตร
เวลาการส่งมอบ 3-10days
เงื่อนไขการชำระเงิน L / C, T / T
สามารถในการผลิต 5,000 คู่ต่อวัน

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ สายต่อแผงโซล่าร์เซลล์ สายเคเบิลชนิด 2.5mm2, 4mm2, 6mm2
แรงดันไฟฟ้า 1000VDC ระดับการป้องกัน IP67
จัดอันดับปัจจุบัน 30A ต้านทานการติดต่อ ≤5mΩ
ไฮไลต์

IP67 Solar Pv Cable

,

1000VDC Solar Pv Cable

,

30A Solar Panel Extension Cable

ฝากข้อความ
รายละเอียดสินค้า

1 เมตรขั้วต่อ PV 4mm2 ตัวเมียและตัวผู้ต่อสายเคเบิลแผงโซลาร์เซลล์





56 / .285 (4.0 มม. 2) ทองแดงอบกระป๋อง

ฉนวน XLPEแกน 0.6 / 1KV

1500 / 1800Vdc SOLAR สายเคเบิลหุ้มด้วย XLPO

ทองแดงปราศจากออกซิเจนเป็นไปตามข้อกำหนด RoHS XLPO



ประเภท ข้าม สาระ ตัวนำ ตัวนำ ด้านนอก จัดอันดับ จัดอันดับ น้ำหนัก
มาตรา ออกแบบ เส้นผ่านศูนย์กลาง ความต้านทาน เส้นผ่านศูนย์กลาง แรงดันไฟฟ้า ปัจจุบัน
mm² No.x ø (มม.) มม Ω / กม มม VAC / DC กก. / กม
PV-1 * 1.5 มม. ² 1.5 30x ø 0.25 1.6 13.5 4.8 1,000/1800 30 35
PV-1 * 2.5 มม. ² 2.5 50x ø 0.25 2.0 8.21 5.3 1,000/1800 41 50
PV-1 * 4.0 มม. ² 4.0 56x ø 0.3 2.6 5.09 6.1 1,000/1800 55 70
PV-1 * 6.0 มม. ² 6.0 84x ø 0.3 3.3 3.39 7.1 1,000/1800 70 95



ตัวเชื่อมต่อ



1. ตัวเชื่อมต่อใช้การสัมผัสของกกด้วยชนิดลูกบิดด้านใน
2. ล็อคอัตโนมัติเปิดใช้งานการเชื่อมต่อที่ง่ายและเชื่อถือได้มากขึ้น

3. รูปยอดนิยมเหมาะกับการติดตั้งภาคสนามมากที่สุด

4. เชื่อมต่ออย่างรวดเร็ว

5. กันน้ำและป้องกันฝุ่น

6. อายุการใช้งานยาวนาน



แรงดันไฟฟ้าอัตรา: 1000v
กระแสไฟฟ้าในปัจจุบัน: 22A (2.5 มม. 2), 30A (4 มม. 2, 6 มม. 2)
แรงดันทดสอบ: 6KV (50 เฮิร์ต)
ระดับการป้องกัน: IP67 / IP2X
วัสดุฉนวน: พีซี / PA / PPO / TPE
วัสดุติดต่อ: ทองแดงชุบเงิน
อุณหภูมิในการทำงาน: -40 ° C ~ + 90 ° C
ชั้นปลอดภัย: 2
ระดับเปลวไฟ: UL94-V0
ความต้านทานการสัมผัสของขั้วต่อปลั๊ก: ≤5ม
แรงแทรก: ≤50N
ถอนกำลัง: ≥50N
สายเคเบิลที่เหมาะสม: 2.5 มม. 2/4 มม. 2/6 มม. 2 (AWG14 / 12/10)
ระบบล็อค: สแนปอิน
หมายเลขผลิตภัณฑ์ DC-DC
แรงดันไฟฟ้า TUV 1000V DC
จัดอันดับในปัจจุบัน 30A
ส่วนตัดขวางของสายเคเบิลที่เหมาะสม 2.5 มม. 2 ~ 10.0 มม. 2 / 14AWG ~ 8AWG
ขนาดเทอร์มินัล Φ4.0มม
ทดสอบแรงดันไฟฟ้า DC 8KV 1 นาที
ระดับมลพิษ 2
ระดับการป้องกัน คลาส II
วัสดุเทอร์มินัล ทองแดงกระป๋อง
ต้านทานการติดต่อ ≤ 5 ม
วัสดุฉนวน PPC
คะแนน IP IP67 (IEC 60529)
แรงดึง ≥ 50N
แรงแทรก ≤ 50N
ทดสอบอุณหภูมิ -40ºC ~ + 85ºC
คลาสเปลวไฟ UL94V - 0


คำแนะนำการชุมนุม



ในระหว่างการประกอบตัวเองจะมีการใช้ชิ้นส่วนและเครื่องมืออื่น ๆ ที่ระบุไว้หรือหากคำแนะนำในการเตรียมและการประกอบที่อธิบายไว้ในที่นี้ไม่ได้รับการพิจารณาความปลอดภัยหรือการปฏิบัติตามข้อมูลทางเทคนิคจะไม่สามารถรับประกันได้

เพื่อป้องกันไฟฟ้าช็อตต้องแยกขั้วต่อ PV ออกจากแหล่งจ่ายไฟขณะประกอบหรือถอดชิ้นส่วน

ผลิตภัณฑ์สุดท้ายต้องมีการป้องกันไฟฟ้าช็อต

การถอดปลั๊กภายใต้ภาระ: ต้องไม่ถอดปลั๊กการเชื่อมต่อปลั๊ก PV ในขณะที่โหลดพวกเขาสามารถอยู่ในสถานะไม่มีโหลดได้โดยการปิดตัวแปลง DC / AC หรือทำลายผู้ขัดขวางวงจร AC อนุญาตให้เสียบและถอดปลั๊กในขณะที่อยู่ภายใต้แรงดันไฟฟ้า

ขั้วต่อที่ถอดออกควรได้รับการปกป้องจากสิ่งสกปรกและน้ำด้วยฝาปิดผนึก

ชิ้นส่วนที่เสียบเป็น IP67 กันน้ำได้


ความได้เปรียบ:



•ง่ายรวดเร็วปลอดภัยและมีประสิทธิภาพในการยื่นประกอบ
•พัฒนาการออกแบบที่สร้างสรรค์อย่างอิสระมีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระปรับให้เข้ากับตัวเชื่อมต่อโดยตรง
•ความอดทนเชิงกลสูง
•กระแสไฟฟ้าและแรงดันไฟฟ้าสูง: 30A, 1000VDC
•ความต้านทานการเปลี่ยนแปลงต่ำ
•นวัตกรรมการออกแบบปิดผนึกกันน้ำป้องกันฝุ่น: IP68
•วัสดุพลาสติกชั้นเยี่ยม UL 94-V0 ช่วงอุณหภูมิกว้าง: -40 ° c ถึง 90 ° c ทนต่อสภาพอากาศและ UV สำหรับการใช้งานกลางแจ้งเป็นเวลานาน
•ได้รับการรับรองจาก TUV

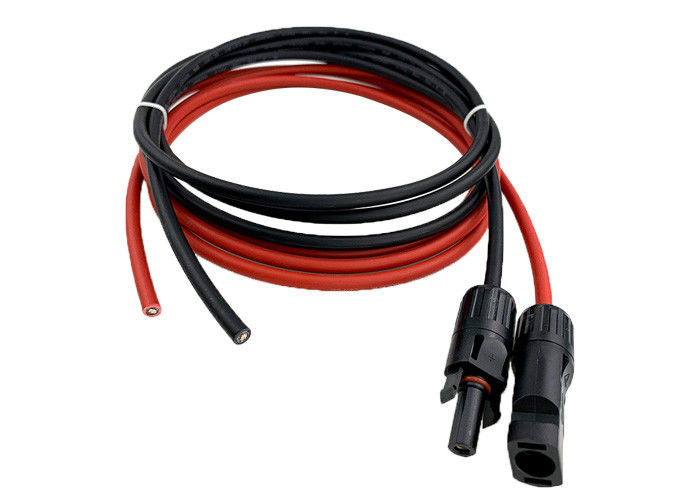

รูปภาพของการต่อสายเคเบิลแผงโซลาร์เซลล์

สายเคเบิล IP67 Solar Pv 0

คำถามที่พบบ่อย:


1. เมื่อฉันจะได้รับใบเสนอราคา?
ภายใน 24 ชั่วโมงหลังจากได้รับคำถามหากคุณเร่งด่วนเพื่อรับราคาโปรดโทรหาเราเพื่อแจ้งรายละเอียดเกี่ยวกับสายเคเบิลราคาจะถูกคำนวณเร็ว ๆ นี้
2. นานแค่ไหนเกี่ยวกับการจัดส่ง?
โดยปกติภายใน 3-4 วันทำการหลังจากชำระเงินส่วนใหญ่เป็นไปตามปริมาณ
3. เงื่อนไขการชำระเงินของคุณคืออะไร?
เรายอมรับ T / T (โอนเงินผ่านธนาคาร), L / C
4. คุณยอมรับคำสั่งซื้อที่กำหนดเองหรือไม่?
ใช่พวกเราทำ.
5. คุณมี OEM และ ODM หรือไม่?
ใช่.มี OEM และ ODM
