รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Pntech
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: H1Z2Z2-K 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m / ม้วน
ราคา: Negotiation
รายละเอียดการบรรจุ: 100m ต่อม้วน 250m ต่อม้วน 500m ต่อม้วน
เวลาการส่งมอบ: 3-7days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
ชื่อผลิตภัณฑ์: |
สายโซล่าร์แกนเดี่ยว 4 มม |
คำสำคัญ: |
สายพลังงานแสงอาทิตย์แบบแกนเดียว |
วัสดุแจ็คเก็ต: |
XLPO |
วัสดุตัวนำ: |
ทองแดงกระป๋องควั่น |
สาย OD: |
5.8mm |
ความต้านทาน: |
≤5.09 (Ω / KM) |
สี: |
ดำ / แดง |
การบรรจุ: |
100m ต่อม้วน |
ชื่อผลิตภัณฑ์: |
สายโซล่าร์แกนเดี่ยว 4 มม |
คำสำคัญ: |
สายพลังงานแสงอาทิตย์แบบแกนเดียว |
วัสดุแจ็คเก็ต: |
XLPO |
วัสดุตัวนำ: |
ทองแดงกระป๋องควั่น |
สาย OD: |
5.8mm |
ความต้านทาน: |
≤5.09 (Ω / KM) |
สี: |
ดำ / แดง |
การบรรจุ: |
100m ต่อม้วน |
H1Z2Z2-K EN50618 XLPO ฉนวนสายโซลาร์เซลล์โซลาร์เซลล์แกนเดี่ยว 4mm PV
ข้อดีของ H1Z2Z2-K 4mm2 สายโซลาร์เซลล์แกนเดี่ยว TUV สีดำและสีแดง
สายเคเบิลแกนเดี่ยว 4 มม. สำหรับแผงโซลาร์เซลล์แรงดันสูงและคุณสมบัติสูงการติดตั้งและสตริงสามารถใช้งานได้ถึง 1500v DC และ 55Aจารึกสองครั้งและ TUV, CE และ MCS ได้รับการอนุมัตินิยมใช้กับระบบอินเวอร์เตอร์ ON GRID
คุณสมบัติทางไฟฟ้าและมิติของผลิตภัณฑ์นี้ได้รับการวัดโดยแผนกเทคนิคและการประกันคุณภาพที่ห้องปฏิบัติการ JiangNan Cablesประสิทธิภาพของสายเคเบิลในส่วนที่เกี่ยวกับความต้านทานของตัวนำคุณภาพการก่อสร้าง (ฝีมือ) ความสม่ำเสมอของมิติและพารามิเตอร์อื่น ๆ ได้รับการตรวจสอบตามมาตรฐานที่เผยแพร่และได้รับการอนุมัติ
| ประเภท | ส่วนข้าม | การออกแบบ Strand | เส้นผ่านศูนย์กลางของตัวนำ | ความต้านทานของตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้า | จัดอันดับในปัจจุบัน |
| H1Z2Z2-K 1x2.5 มม. 2 | 2.5 มม. 2 | 36x φ0.285มม | 2.0 มม | 8.21 Ω / กม | 5.4 มม | 1500VDC | 50A |
| H1Z2Z2-K 1x4 มม. 2 | 4 มม. 2 | 56x φ0.285มม | 2.6 มม | 5.09 Ω / กม | 5.9 มม | 1500VDC | 70A |
| H1Z2Z2-K 1x6 มม. 2 | 6 มม. 2 | 78x φ0.285มม | 3.3 มม | 3.52 Ω / กม | 6.7 มม | 1500VDC | 95A |
| H1Z2Z2-K 1x10 มม. 2 | 10 มม. 2 | 80x φ0.4มม | 4.4 มม | 1.95 Ω / กม | 7.4 มม | 1500VDC | 98A |
| H1Z2Z2-K 1x16 มม. 2 | 16 มม. 2 | 120x φ0.4มม | 5.2 มม | 1.24 Ω / กม | 9.2 มม | 1500VDC | 132 ก |
ใบสมัคร:
ใช้กับแผงโซลาร์เซลล์สำหรับผลิตไฟฟ้าและส่วนประกอบที่เกี่ยวข้องของสายไฟการเชื่อมต่อเหมาะอย่างยิ่งสำหรับกลางแจ้งความต้านทานต่อแสงแดดต่อต้านริ้วรอยโดยใช้วัสดุทนไฟที่ปราศจากฮาโลเจนที่มีควันต่ำเกรดสูงขึ้นมีความปลอดภัยมากขึ้น
ข้อดีที่โดดเด่น:
1. ฉนวนผนังคู่ลำแสงอิเลคตรอนเชื่อมโยง
2. ทนต่อรังสียูวีน้ำมันจาระบีออกซิเจนและโอโซนได้ดีเยี่ยม
3. ทนต่อการขัดถูได้ดีเยี่ยม
4. ปราศจากฮาโลเจนสารหน่วงไฟความเป็นพิษต่ำ
5. ความยืดหยุ่นและประสิทธิภาพการปอกที่ดีเยี่ยม
6. กำลังการผลิตกระแสไฟฟ้าสูง
7. TUV ได้รับการอนุมัติ
| ชื่อ | สาย PV |
| รายละเอียดสินค้า | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ในร่มและกลางแจ้งการติดตั้งระบบไฟฟ้าในร่มและกลางแจ้งพื้นที่เสี่ยงต่อการระเบิดโรงงานอุตสาหกรรมและการเกษตร |
| คุณสมบัติของสินค้า | ควันต่ำโดยไม่ใช้ฮาโลเจนทนความเย็นอัลตราไวโอเลตโอโซนและทนต่อสภาพอากาศได้ดี |
| สารหน่วงไฟความต้านทานการตัดและความต้านทานการเจาะ | |
| ระดับการป้องกันสายเคเบิลⅡระดับ | |
| ด้วยรังสีสายไฟโซลาร์เซลล์ 150 ℃เป็นวัสดุฉนวนสารหน่วงไฟที่ปราศจากฮาโลเจนคือเรซินเฮงจิงบาง ๆ ที่ปราศจากฮาโลเจนและปลอดสารพิษเป็นวัตถุดิบหลักเพิ่มปราศจากฮาโลเจนไม่เป็นพิษสารหน่วงไฟโคลงความร้อนขจัดควัน สารกันบูดเช่นปุ๋ยไม่มีฮาโลเจนโลหะหนักฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากแช่ | |
| ไฟฟ้า | 1. ความต้านทานกระแสตรง: สายเคเบิลสำเร็จรูปที่ 20 ℃แกนลวดนำไฟฟ้าความต้านทานกระแสตรงไม่เกิน 5.09 Ω / กม |
| 2. ความต้านทานของฉนวน: ความต้านทานฉนวนสำเร็จรูปของสายเคเบิลที่ 20 ℃ไม่ควรน้อยกว่า 1014 Ωซม. ความต้านทานฉนวนสายเคเบิลสำเร็จรูปที่ 90 ℃ไม่น้อยกว่า 1011 Ωซม | |
| 3. ความต้านทานผิวเปลือก: ความต้านทานของผิวปลอกสายสำเร็จรูปไม่ควรน้อยกว่า 109 Ω | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงกระป๋อง 2.5, 4, 6, 10, 16 มม. ^ 2 PV1 - F |
| 25, 16 และ 10, 6, 4, 2 มม. ^ 2 สาย PV | |
| ฉนวนกันความร้อน: หนา> 0.5 มม. พร้อมควันต่ำและวัสดุฮาโลเจนและตรงตามขีด จำกัด ที่ลูกค้ากำหนด | |
| ปลอก: ควันต่ำและความหนาของวัสดุปราศจากฮาโลเจน> 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ 5 วินาทีในอุณหภูมิลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้า จำกัด : AC0.6 / 1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยว 2.5 มม. 2, 6 มม. 2 10 มม. 2 และ 16 มม. 2 รวมทั้งแกนคู่
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

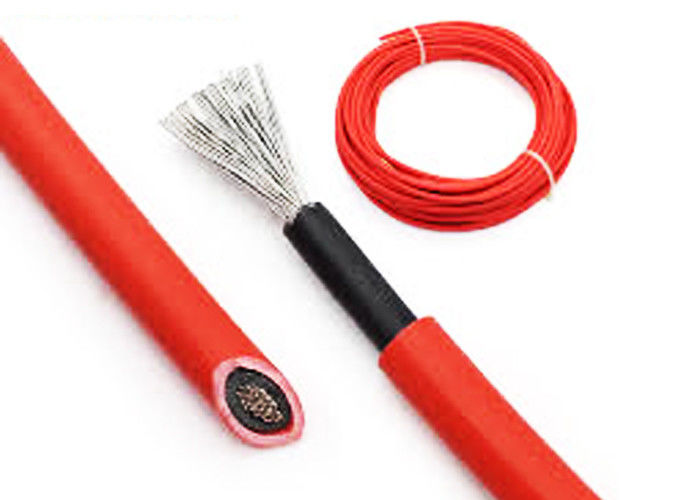

รูปภาพของสายโซล่าร์แกนเดี่ยว 4 มม
