รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: PV1-F 1x10mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m / ม้วน
ราคา: negotiable
รายละเอียดการบรรจุ: 100m ต่อม้วน 200m ต่อขนาดกล่อง 42x42x22cm
เวลาการส่งมอบ: 3-7days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
Product Name: |
solar photovoltaic cable 10mm2 |
แกนกลาง: |
1 แกน |
วัสดุตัวนำ: |
ทองแดงกระป๋อง |
สายเคเบิล OD: |
8.5 มม. |
โครงสร้าง: |
80/0.4 มม. |
สี: |
ดำ/แดง |
Product Name: |
solar photovoltaic cable 10mm2 |
แกนกลาง: |
1 แกน |
วัสดุตัวนำ: |
ทองแดงกระป๋อง |
สายเคเบิล OD: |
8.5 มม. |
โครงสร้าง: |
80/0.4 มม. |
สี: |
ดำ/แดง |
สายไฟโซลาร์เซลล์ XLPE TUV 2 pfg 1169 08.07 ขนาด 10mm2 ทองแดงเคลือบดีบุก สำหรับระบบโซลาร์เซลล์
สายไฟโซลาร์เซลล์ PV1-F ทองแดงเคลือบดีบุก ขนาด 10mm2
2 PfG 1169/08.2007 ครอบคลุมสายเคเบิลแบบยืดหยุ่นแกนเดี่ยว (สายไฟ) ที่ใช้ในด้าน DC ของระบบไฟฟ้าโซลาร์เซลล์ ซึ่งแรงดันไฟฟ้า DC สูงสุดที่อนุญาตคือ 1.8kV (สายต่อสาย, ระบบที่ไม่ต่อสายดิน) ผลิตภัณฑ์นี้ใช้ได้กับสภาพแวดล้อมที่ระดับความปลอดภัยต่ำกว่า Class II และสามารถใช้งานแบบขนานได้
| ชนิด | ขนาดหน้าตัด | การออกแบบเกลียว | เส้นผ่านศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้าที่กำหนด | กระแสไฟฟ้าที่กำหนด |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1800VDC | 98A |
คำอธิบายสายเคเบิลทนไฟ:
A. การใช้งาน: ฉนวนสองชั้น, สายเคเบิลเชื่อมขวางด้วยลำแสงอิเล็กตรอนสำหรับสถานีพลังงานไฟฟ้าโซลาร์เซลล์
โครงสร้าง: ทองแดงเคลือบดีบุก, ตามVDE0295/IEC60228, Class5
B. คุณสมบัติ/มาตรฐานของวัสดุ:
1. ประสิทธิภาพการทนไฟ: IEC60332-1
2. การปล่อยควัน: IEC61034; EN50268-2
3. ภาระไฟต่ำ: DIN51900
4. การอนุมัติ: TUV2PfG 1169/08.2007 PV1-F
5. มาตรฐานการใช้งาน: UNE211 23; UNE20.460-5-52, UTE C 32-502
การใช้งาน:
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสาย การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับกลางแจ้ง ทนต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุหน่วงไฟปราศจากฮาโลเจนควันต่ำ เกรดสูงขึ้น ปลอดภัยยิ่งขึ้น
| ชื่อ | สายเคเบิล PV |
| คำอธิบายผลิตภัณฑ์ | ใช้กันอย่างแพร่หลายในการติดตั้งโซลาร์เซลล์ในร่มและกลางแจ้ง การติดตั้งไฟฟ้า ในร่มและกลางแจ้ง พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน เย็นดี ทนต่อรังสีอัลตราไวโอเลต โอโซน และสภาพอากาศ |
| สารหน่วงไฟ ทนต่อการตัดและการเจาะ | |
| ระดับการป้องกันสายเคเบิล ระดับ Ⅱ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนเป็นโพลีเอทิลีนดัดแปลงที่ไม่เป็นพิษ ปราศจากฮาโลเจนเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ไม่เป็นพิษ ปราศจากฮาโลเจน สารทำให้คงตัวความร้อน กำจัดสารควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ ความต้านทาน DC ของแกนลวดนำไฟฟ้าไม่เกิน 5.09 Ω/km |
| 2. ความต้านทานฉนวน: ความต้านทานฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. Cm ความต้านทานฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. Cm | |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 และ 10, 6, 4, 2 mm ^ 2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv |
(เรายังผลิตแกนเดี่ยวขนาด 2.5mm2, 4mm2, 6mm2 และ 16mm2 รวมถึงแกนคู่,
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

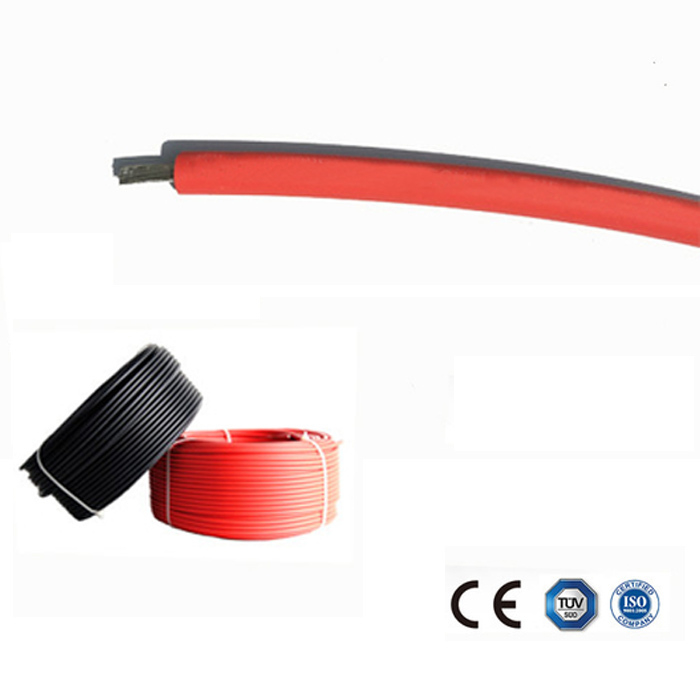

รูปภาพของสายไฟโซลาร์เซลล์ขนาด 10mm2
