รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: TUV/CE/CQC/ISO9001
หมายเลขรุ่น: H1Z2Z2-K 1x16mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m
ราคา: negotiable
รายละเอียดการบรรจุ: 100m / ม้วน, สองม้วนต่อกล่อง, ขนาดกล่อง: 42 * 42 * 22cm ยังแพ็คตามความต้องการของลูกค้าของ
เวลาการส่งมอบ: 3-15days
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 70000 เมตรต่อวัน
Product name: |
16mm² solar PV Cable |
Temperature range: |
-40℃～+90℃ |
Conductor: |
Tinned Copper |
Construction: |
120/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.24 Ω/km (MAX. at 20℃) |
Cable OD: |
7.6mm |
Color: |
Black or Red |
Product name: |
16mm² solar PV Cable |
Temperature range: |
-40℃～+90℃ |
Conductor: |
Tinned Copper |
Construction: |
120/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.24 Ω/km (MAX. at 20℃) |
Cable OD: |
7.6mm |
Color: |
Black or Red |
สายเคเบิล PV พลังงานแสงอาทิตย์ 16mm2 ทนทานต่อรังสี UV TUV EN50618 ฉนวนสองชั้นสำหรับระบบพลังงานแสงอาทิตย์
ประสิทธิภาพการทนไฟ: IEC 60332-1
การปล่อยควันต่ำ: EN/IEC 61034-2
ปราศจากฮาโลเจนตามมาตรฐาน EN 50525-1, ภาคผนวก B
การกัดกร่อนของก๊าซต่ำตามมาตรฐาน EN 50267-2-2, IEC 60754-2
ประเภท
ลักษณะทางเทคนิคของสายเคเบิล PV โฟโตโวลตาอิก DC Solar Power:
แรงดันใช้งาน: AC: 600/1000V DC: 900/1800V
แรงดันไฟฟ้าสูงสุด: 1.8KV
แรงดันไฟฟ้าทดสอบ: 6.5kV AC
อุณหภูมิในการทำงาน: -40-90 องศาเซลเซียส
รัศมีการโค้งงอ:
คงที่: 4 x เส้นผ่านศูนย์กลางโดยรวม
โค้งงอ: 5 x เส้นผ่านศูนย์กลางโดยรวม
อุณหภูมิตัวนำสูงสุด: 120 องศาเซลเซียส
อุณหภูมิตัวนำสูงสุดในสภาวะไฟฟ้าลัดวงจร: 250 องศาเซลเซียส
ความต้านทานฉนวน: 10 MΩ x กม.
16mm2การใช้งานสายเคเบิล DC Solar Power
สายเคเบิลเหล่านี้ออกแบบมาสำหรับการเชื่อมต่อส่วนประกอบระบบโฟโตโวลตาอิกภายในและภายนอก
อาคารและอุปกรณ์ที่มีข้อกำหนดทางกลสูงและสภาพอากาศที่รุนแรง
มาตรฐานสายเคเบิล PV โฟโตโวลตาอิก DC Solar Power
DIN EN 50618
ประสิทธิภาพการทนไฟ: IEC 60332-1
การปล่อยควันต่ำ: EN/IEC 61034-2
ปราศจากฮาโลเจนตามมาตรฐาน EN 50525-1, ภาคผนวก B
การกัดกร่อนของก๊าซต่ำตามมาตรฐาน EN 50267-2-2, IEC 60754-2
ประเภท
| ส่วนตัดขวาง | การออกแบบเกลียว | เส้นผ่านศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้าที่กำหนด | กระแสไฟฟ้าที่กำหนด | H1Z2Z2-K 1x16mm2 |
| 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A | คุณสมบัติ: |
1) วัสดุเชื่อมขวางด้วยลำแสงอิเล็กตรอนไม่หลอมเหลวหรือไหล แม้ในอุณหภูมิสูง ทนทานต่อความร้อน ความเย็น การขัดถู ทนต่อรังสี UV โอโซน และการไฮโดรไลซิส
2) สายเคเบิลเหล่านี้เป็นวิธีการเชื่อมต่อระหว่างแผงโฟโตโวลตาอิก (PV) และจากแผงไปยังอินเวอร์เตอร์
3) ทำงานที่แรงดันไฟฟ้า DC และให้ชีวิตที่ยืนยาวในสภาพที่เปิดเผย
ชื่อ
| สายเคเบิล PV | |
| ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ทั้งภายในและภายนอกอาคาร การติดตั้งไฟฟ้า ภายในและภายนอกอาคาร พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม | คุณสมบัติของผลิตภัณฑ์ |
| ควันต่ำปราศจากฮาโลเจน ทนต่อความเย็น รังสีอัลตราไวโอเลต โอโซน และสภาพอากาศได้ดี | สารหน่วงไฟ ทนต่อการตัดและการเจาะ |
| ระดับการป้องกันสายเคเบิลระดับ 1 | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 องศาเซลเซียสเป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนคือโพลีเอทิลีนดัดแปลงที่ไม่เป็นพิษและปราศจากฮาโลเจนเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ไม่เป็นพิษและปราศจากฮาโลเจน สารรักษาความร้อน กำจัดสารกำจัดควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | |
| 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 องศาเซลเซียส ความต้านทาน DC ของแกนลวดนำไฟฟ้าไม่เกิน 5.09 Ω/km | 2. ความต้านทานฉนวน: ความต้านทานฉนวนของสายเคเบิลสำเร็จรูปที่ 20 องศาเซลเซียสไม่ควรน้อยกว่า 1014 Ω. ซม. ความต้านทานฉนวนของสายเคเบิลสำเร็จรูปที่ 90 องศาเซลเซียสไม่น้อยกว่า 1011 Ω. ซม. |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | |
| ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F | 18, 16 และ 14, 12, 10, 8, 6, 4, 2 mm ^ 2 ลวด PV |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | |
| อุณหภูมิแวดล้อม: - 40 องศาเซลเซียส ~ + 90 องศาเซลเซียส | อุณหภูมิสูงสุดของตัวนำ: 120 องศาเซลเซียส (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 องศาเซลเซียส) |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. | |
| คำถามที่พบบ่อย: |
1. ฉันจะได้รับใบเสนอราคาเมื่อใด?
ภายใน 24 ชั่วโมงหลังจากได้รับคำถาม หากคุณต้องการราคาอย่างเร่งด่วน โปรด
โทรหาเราเพื่อให้ข้อมูลจำเพาะทั้งหมดเกี่ยวกับสายเคเบิล จะคำนวณราคาในไม่ช้า
2. ระยะเวลาในการจัดส่งนานเท่าใด?
โดยปกติภายใน 3-4 วันทำการหลังจากการชำระเงิน ขึ้นอยู่กับปริมาณเป็นหลัก
3. เงื่อนไขการชำระเงินของคุณคืออะไร?
เรายอมรับ T/T (โอนเงินผ่านธนาคาร), L/C
4. คุณยอมรับคำสั่งซื้อที่กำหนดเองหรือไม่?
ใช่ เราทำ
5. คุณมี OEM & ODM หรือไม่?
ใช่ มี OEM & ODM

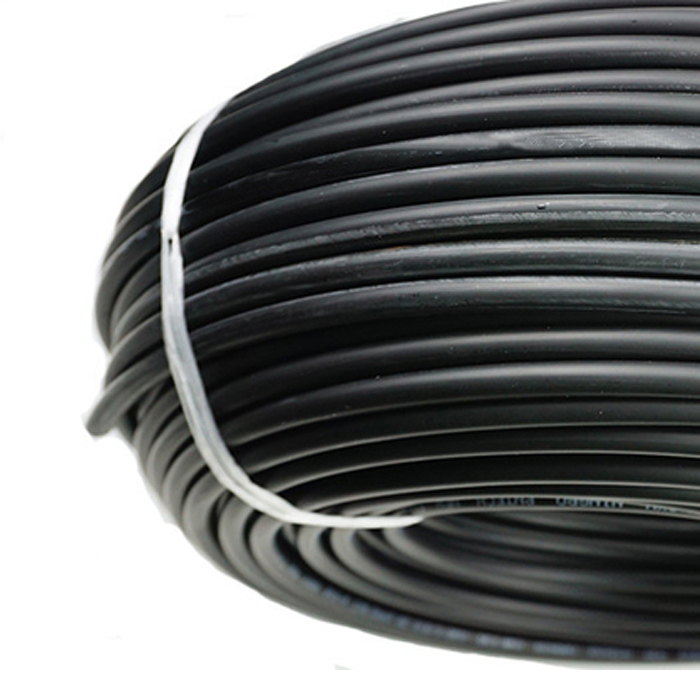

รูปภาพของ 16mm² Solar
สายเคเบิล PV
