รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: PV1-F 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m
ราคา: negotiable
รายละเอียดการบรรจุ: 250m / ม้วน 100m / ม้วน 500m ต่อกล่องของ
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
ชื่อสินค้า: |
DC Solar Cable 4mm2 |
โวลเตชั่น: |
600/1000V AC 1800V DC |
โครงสร้าง: |
56/0.3 มม. |
สี: |
ดำหรือแดง |
สายเคเบิล OD: |
6.1มม |
การบรรจุ: |
250m/Roll 100m/Roll |
ชื่อสินค้า: |
DC Solar Cable 4mm2 |
โวลเตชั่น: |
600/1000V AC 1800V DC |
โครงสร้าง: |
56/0.3 มม. |
สี: |
ดำหรือแดง |
สายเคเบิล OD: |
6.1มม |
การบรรจุ: |
250m/Roll 100m/Roll |
สายเคเบิลพลังงานแสงอาทิตย์ DC 55A ทนทานต่อรังสี UV และโอโซน ผ่านการทดสอบ TUV ฉนวน XLPE ระบบพลังงานแสงอาทิตย์
ข้อมูลจำเพาะ
ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐาน 2 PfG 1169/08.2007 ซึ่งเป็นข้อกำหนดของมาตรฐานสายเคเบิลโฟโตโวลตาอิก และผลิตภัณฑ์ของเรามีใบรับรอง TUV
คุณสมบัติทางไฟฟ้าและมิติของผลิตภัณฑ์นี้วัดโดยแผนกเทคนิคและการประกันคุณภาพที่ห้องปฏิบัติการ JiangNan Cables ประสิทธิภาพของสายเคเบิลในด้านความต้านทานของตัวนำ คุณภาพการผลิต (ฝีมือ) ความสอดคล้องของมิติ และพารามิเตอร์อื่นๆ ได้รับการตรวจสอบตามมาตรฐานที่เผยแพร่และได้รับการอนุมัติ
| ขนาด | ส่วนตัดขวาง | โครงสร้างตัวนำ | เส้นผ่านศูนย์กลางภายนอก | สูงสุด DC | พิกัด | พิกัด |
| ความต้านทานที่ 20℃ | แรงดันไฟฟ้า | กระแสไฟฟ้า | ||||
| mm² | มม. | มม. | Ω/กม. | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.25 | 4.9 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.1 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.30 | 6.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
การใช้งาน:
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสายไฟ การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับภายนอกอาคาร ทนทานต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุหน่วงไฟปราศจากฮาโลเจนควันต่ำ เกรดสูง ปลอดภัยยิ่งขึ้น
| ชื่อ | สาย PV |
| คำอธิบายผลิตภัณฑ์ | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ทั้งภายในและภายนอกอาคาร การติดตั้งไฟฟ้า ภายในและภายนอกอาคาร พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน เย็นดี ทนทานต่อรังสีอัลตราไวโอเลต โอโซน และสภาพอากาศ |
| สารหน่วงไฟ ทนต่อการตัดและการเจาะ | |
| ระดับการป้องกันสายเคเบิล Ⅱ ระดับ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนเป็นโพลีเอทิลีนดัดแปลงที่ไม่เป็นพิษ ปราศจากฮาโลเจนเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ไม่เป็นพิษ ปราศจากฮาโลเจน สารทำให้คงตัวความร้อน สารกำจัดควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ ความต้านทาน DC ของแกนลวดนำไฟฟ้าไม่เกิน 5.09 Ω/กม. |
| 2. ความต้านทานของฉนวน: ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. ซม. ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. ซม. | |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 และ 10, 6,4,2.5 mm2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยวขนาด 2.5mm2, 6mm2, 10mm2 และ 16mm2 รวมถึงแกนคู่,
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

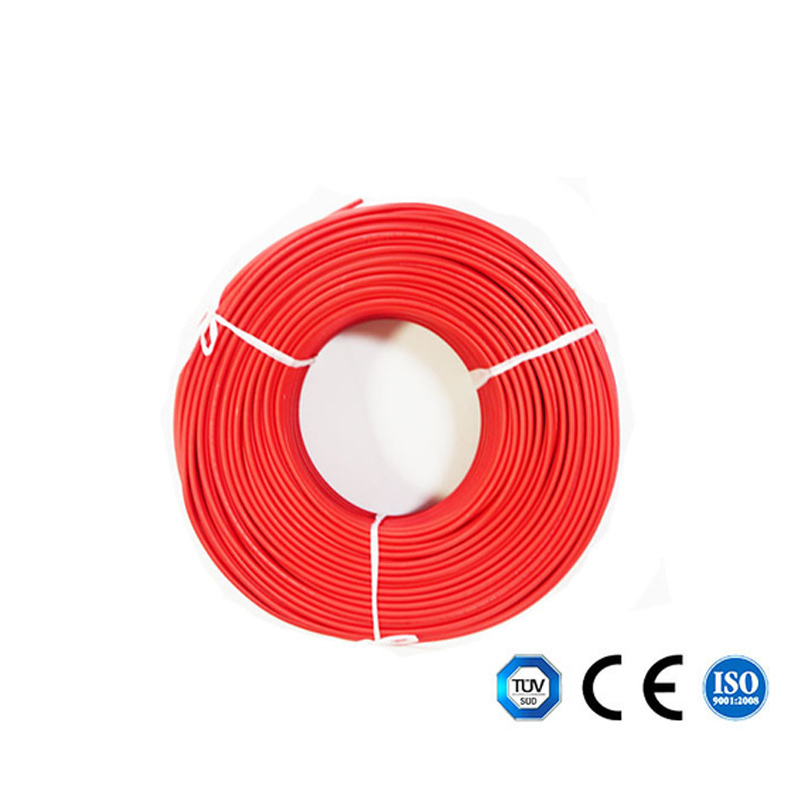

รูปภาพของสายเคเบิลพลังงานแสงอาทิตย์ DC 4mm2
