รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: ISO9001/TUV/CE
หมายเลขรุ่น: PV1-F 1x6mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 200 เมตร
ราคา: negotiable
รายละเอียดการบรรจุ: 200m / ม้วน, 400m ต่อกล่องของ
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
Product name: |
Solar PV Cable 6mm2 |
Conductor size: |
84/0.285mm |
Conductor: |
Tinned copper |
Cable OD: |
6.5mm |
Packing: |
200m/roll |
Temperature range: |
-40℃～+90℃ |
Product name: |
Solar PV Cable 6mm2 |
Conductor size: |
84/0.285mm |
Conductor: |
Tinned copper |
Cable OD: |
6.5mm |
Packing: |
200m/roll |
Temperature range: |
-40℃～+90℃ |
สายเคเบิล PV พลังงานแสงอาทิตย์ TUV Approved 12AWG 600V 1000V ฉนวนสองชั้น 6mm2 1800V DC
รายละเอียดสินค้า
1. ตัวนำ: ทองแดงตามมาตรฐาน IEC 60228+EN60228, VDE0295 CLASS5, ตัวนำทองแดงเคลือบดีบุกแบบเกลียวละเอียด
2. ช่วงอุณหภูมิสำหรับการใช้งานคือ -40℃ ถึง 90℃
อุณหภูมิสูงสุดที่ตัวนำสามารถเป็น 120
3. อุณหภูมิไฟฟ้าลัดวงจรที่อนุญาตโดยอ้างอิงถึงระยะเวลา 5 วินาทีคือ 200
4. สายเคเบิล PV พลังงานแสงอาทิตย์ทนทานต่อรังสียูวี โอโซน และการไฮโดรไลซิส
5. นอกจากนี้ยังเป็นที่รู้จักในด้านความแข็งแกร่งทางกลสูงและความทนทานต่อน้ำ น้ำมัน และสารเคมี
6. สายเคเบิล PV พลังงานแสงอาทิตย์นี้ได้รับการรับรอง TUV ดังนั้นลูกค้าจึงมั่นใจในการใช้งาน
ข้อมูลทางเทคนิค
--พิกัดอุณหภูมิ: -40°C ถึง 90°C
--AWG ตัวนำ: 12 ถึง 2000 AWG
--วัสดุตัวนำ: ทองแดงเคลือบดีบุกแบบเกลียวอ่อน อบอ่อน ตามมาตรฐาน ASTM B-33 และ EN 60228
--ตัวคั่น: เทปกระดาษ
--วัสดุฉนวน: XLPE ปราศจากฮาโลเจน เทอร์โมเซ็ต โพลีโอเลฟินโดยเฉพาะ ออกแบบมาเพื่อความยืดหยุ่นสูงสุด
--วัสดุแจ็คเก็ต: PVC สีดำทนต่อแสงแดด ควันน้อย ปราศจากฮาโลเจน สารหน่วงไฟ น้ำมัน การขัดถู สารเคมี และสารประกอบเชื่อมขวางที่ทนต่อแสงแดดตามมาตรฐาน UL 44, UL 854
--รัศมีการโค้งงอขั้นต่ำ: 8x เส้นผ่านศูนย์กลาง
| หมายเลขรหัสสินค้า | ขนาด(mm2) | เส้นผ่านศูนย์กลางตัวนำ N/mm | เส้นผ่านศูนย์กลางฉนวน(มม.) | เส้นผ่านศูนย์กลางแจ็คเก็ตเล็กน้อย(มม.) | น้ำหนักสุทธิ/1000 เมตร(กก.) |
| PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.5 | 39 |
| PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 4.9 | 48 |
| PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.1 | 68 |
| PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.1 | 88 |
| PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.2 | 132 |
| PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 10.2 | 205 |
การใช้งาน :
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสาย การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับกลางแจ้ง ทนทานต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุหน่วงไฟปราศจากฮาโลเจนควันต่ำ เกรดสูงขึ้น ปลอดภัยกว่า
| ชื่อ | สายเคเบิล PV |
| รายละเอียดสินค้า | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ทั้งในร่มและกลางแจ้ง การติดตั้งไฟฟ้า ในร่มและกลางแจ้ง พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน เย็นดี ทนทานต่อรังสียูวี โอโซน และสภาพอากาศ |
| สารหน่วงไฟ ทนต่อการตัดและการเจาะ | |
| ระดับการป้องกันสายเคเบิลระดับ Ⅱ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนคือเรซินโพลีเอทิลีนบาง hengjing ที่ไม่มีพิษ ปราศจากฮาโลเจน ดัดแปลงเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ปราศจากฮาโลเจน ปลอดสารพิษ สารทำให้คงตัวความร้อน กำจัดสารรมควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ ความต้านทาน DC ของแกนลวดนำไฟฟ้าไม่เกิน 5.09 Ω/km |
| 2. ความต้านทานของฉนวน: ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. ซม. ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. ซม. | |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 และ 10, 6,4,2.5 mm2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยวขนาด 2.5mm2, 4mm2, 10mm2 และ 16mm2 รวมถึงแกนคู่,
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

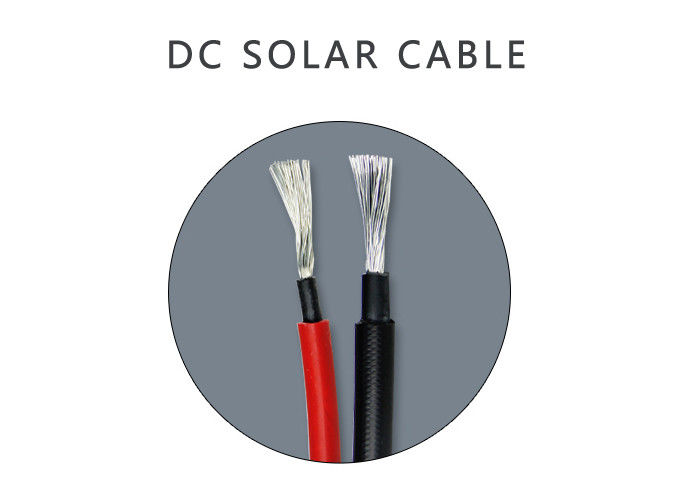

รูปภาพของสายเคเบิลพลังงานแสงอาทิตย์ 6mm2
