รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: ISO9001/TUV/CE
หมายเลขรุ่น: PV1-F 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m
ราคา: negotiable
รายละเอียดการบรรจุ: 250m / ม้วน, 500m ต่อกล่องของ
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
Product name: |
4mm solar cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Application: |
Power Station,Solar power system,Construction |
Jacket: |
XLPE |
Packing: |
100m/roll |
Product name: |
4mm solar cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Application: |
Power Station,Solar power system,Construction |
Jacket: |
XLPE |
Packing: |
100m/roll |
สายเคเบิลไฟฟ้าทนทาน 4 มม. สายเคเบิลพลังงานแสงอาทิตย์ pv1f สำหรับระบบไฟฟ้าโซลาร์เซลล์
คำอธิบาย
1.พิกัด: แรงดันไฟฟ้า: 600/1000V อุณหภูมิ: -40°C-- 90°C
2. คำอธิบาย:
(1)ตัวนำ: ทองแดงอบเคลือบดีบุก
(2)ฉนวน: 90°C XLPE, สีดำ
(3)แจ็คเก็ต: 90°C XLPE, สีดำหรือสีแดง
3.เครื่องหมาย: TüV 2 PfG 1169 PV1-F 1×2.5mm2
4.การใช้งาน: ออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อส่วนประกอบระบบไฟฟ้าโซลาร์เซลล์ภายในและภายนอกอาคารและอุปกรณ์ที่มีข้อกำหนดทางกลสูงและสภาพอากาศที่รุนแรง สำหรับการติดตั้งถาวร
5.ลักษณะทั่วไป: สายเคเบิลทำจากฉนวนและสารเคลือบที่เชื่อมขวางด้วยลำแสงอิเล็กตรอน ทนทานต่อความร้อน ความเย็น น้ำมัน การขัดถู โอโซน รังสียูวี และสภาพอากาศสูง พร้อมปฏิกิริยาที่ดีขึ้นในกรณีเกิดไฟไหม้ ควันต่ำ ปราศจากฮาโลเจน ปราศจากเปลวไฟ สารหน่วงไฟ ยืดหยุ่น ง่ายต่อการลอก ต้องการพื้นที่น้อยมาก ทนทานต่อกลไกอย่างยิ่ง อายุการใช้งานยาวนานมาก
ข้อมูลทางเทคนิค
| ขนาด | ส่วนตัดขวาง | โครงสร้างตัวนำ | เส้นผ่านศูนย์กลางภายนอก | สูงสุด DC | พิกัด | พิกัด |
| ความต้านทานที่ 20℃ | แรงดันไฟฟ้า | กระแสไฟ | ||||
| mm² | มม. | มม. | Ω/km | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.285 | 5.2 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.9 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.285 | 6.5 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
การใช้งาน:
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสายไฟ การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับกลางแจ้ง ทนทานต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุหน่วงไฟปราศจากฮาโลเจนควันต่ำ เกรดสูงขึ้น ปลอดภัยกว่า
| ชื่อ | สาย PV |
| คำอธิบายผลิตภัณฑ์ | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ทั้งในร่มและกลางแจ้ง การติดตั้งไฟฟ้า ในร่มและกลางแจ้ง พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน ทนความเย็นได้ดี ทนต่อรังสีอัลตราไวโอเลต โอโซน และสภาพอากาศ |
| สารหน่วงไฟ ทนต่อการตัดและการเจาะ | |
| ระดับการป้องกันสายเคเบิลระดับ Ⅱ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนคือปราศจากฮาโลเจน เรซินโพลีเอทิลีนบาง hengjing ที่ดัดแปลงที่ไม่เป็นพิษเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ไม่เป็นพิษ ปราศจากฮาโลเจน สารทำให้คงตัวความร้อน กำจัดสารรมควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ แกนลวดตัวนำความต้านทาน DC ไม่เกิน 5.09 Ω/km |
| 2. ความต้านทานของฉนวน: ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. ซม. ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. ซม. | |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 และ 10, 6,4,2.5 mm2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยวขนาด 2.5mm2, 6mm2, 10mm2 และ 16mm2 รวมถึงแกนคู่,
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

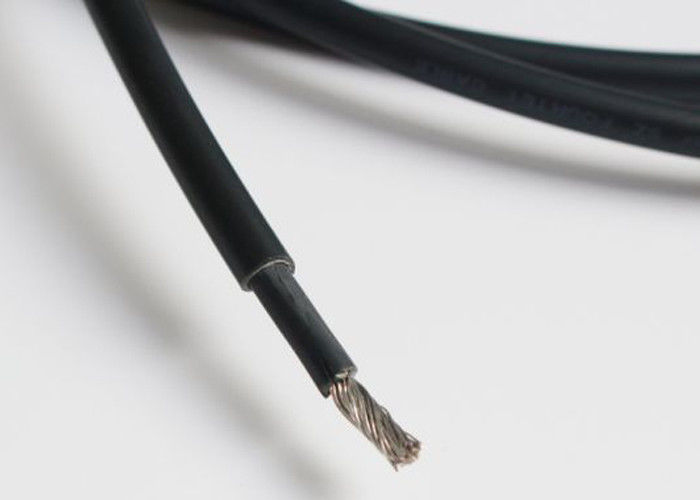

รูปภาพของสายเคเบิลพลังงานแสงอาทิตย์ 4 มม.
