รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ได้รับการรับรอง: ISO9001/TUV/CE
หมายเลขรุ่น: PV1-F 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m
ราคา: negotiable
รายละเอียดการบรรจุ: 250m / ม้วน, 500m ต่อกล่องของ
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
Product name: |
4mm photovoltaic cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Jacket: |
XLPE |
Packing: |
100m/roll |
Type: |
High Voltage |
Product name: |
4mm photovoltaic cable |
Conductor: |
56/0.285 |
Color: |
Black or red |
Jacket: |
XLPE |
Packing: |
100m/roll |
Type: |
High Voltage |
สายเคเบิลไฟฟ้าทนทาน 4 มม. pv1f สายเคเบิลโฟโตโวลตาอิกสำหรับระบบไฟฟ้า
คำอธิบาย
สายเคเบิลโฟโตโวลตาอิกเหมาะสำหรับการติดตั้งแบบเคลื่อนที่และแบบติดตั้งอยู่กับที่ เหมาะสำหรับการเชื่อมต่อระหว่างแผงโซลาร์เซลล์ และแผงโซลาร์เซลล์กับอินเวอร์เตอร์ AC เหมาะสำหรับใช้ภายในและภายนอกอาคาร
วัสดุที่ใช้ในการสร้างสายเคเบิลเหล่านี้เกินกว่าการทดสอบความทนทานต่อความร้อนที่ระบุไว้ในมาตรฐาน EN 60216 สำหรับ +120 ºC (ดัชนีอุณหภูมิ) การปฏิบัติตามการทดสอบนี้ระบุว่า ด้วยการติดตั้ง การใช้งาน และการบำรุงรักษาที่เหมาะสม อายุการใช้งานโดยประมาณของสายเคเบิลคือ 30 ปีที่ 90 °C
ข้อมูลทางเทคนิค
| ขนาด | ส่วนตัดขวาง | โครงสร้างตัวนำ | เส้นผ่านศูนย์กลางภายนอก | สูงสุด DC | พิกัด | พิกัด |
| ความต้านทานที่ 20℃ | แรงดันไฟฟ้า | กระแสไฟฟ้า | ||||
| mm² | มม. | มม. | Ω/กม. | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.285 | 5.0 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.5 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.285 | 6.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
การใช้งาน :
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสายไฟ การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับภายนอกอาคาร ทนทานต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุหน่วงไฟปราศจากฮาโลเจนควันต่ำ เกรดสูงขึ้น ปลอดภัยกว่า
| ชื่อ | สาย PV |
| คำอธิบายผลิตภัณฑ์ | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ทั้งภายในและภายนอกอาคาร การติดตั้งไฟฟ้า ภายในและภายนอกอาคาร พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน เย็นดี ทนทานต่อรังสีอัลตราไวโอเลต โอโซน และสภาพอากาศ |
| สารหน่วงไฟ ทนต่อการตัดและการเจาะ | |
| ระดับการป้องกันสายเคเบิล Ⅱ ระดับ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนเป็นแบบปราศจากฮาโลเจน เรซินโพลีเอทิลีนดัดแปลงที่ไม่เป็นพิษ hengjing บางเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟปราศจากฮาโลเจน ปลอดสารพิษ สารทำให้คงตัวความร้อน สารกำจัดควัน สารกันบูด เช่น ปุ๋ย ไม่มีฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ แกนลวดนำไฟฟ้า ความต้านทาน DC ไม่เกิน 5.09 Ω/กม. |
| 2. ความต้านทานของฉนวน: ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. ซม. ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. ซม. | |
| 3. ความต้านทานพื้นผิวของปลอก: ความต้านทานของพื้นผิวปลอกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 และ 10, 6,4,2.5 mm2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| ปลอก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยวขนาด 2.5 มม. 6 มม. 10 มม. และ 16 มม. รวมถึงแกนคู่
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

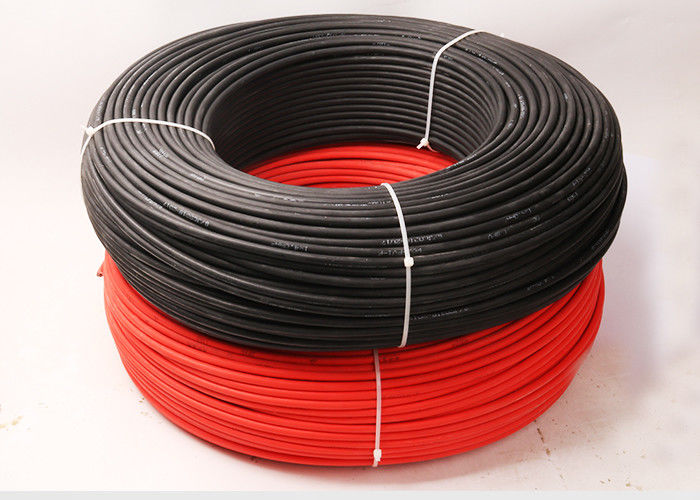

รูปภาพของสายเคเบิลโฟโตโวลตาอิก 4 มม.
