รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Pntech
ได้รับการรับรอง: TUV/CE/ISO9001
หมายเลขรุ่น: DC-DC
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10pcs
ราคา: negotiable
รายละเอียดการบรรจุ: 100 เมตร / ม้วน 250 เมตร / ม้วนสองม้วนต่อกล่องขนาดกล่อง: 42 * 42 * 22 เซนติเมตรยังแพ็คตามความต้องการ
เวลาการส่งมอบ: 3-7days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
ชื่อผลิตภัณฑ์: |
สายเคเบิลโซล่าเซลล์ขนาด 4mm2 DC พร้อมตัวเชื่อมต่อ |
การบรรจุ: |
ถุง PP |
วัสดุฉนวน: |
XLPE |
แรงดันไฟฟ้า: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
สี: |
ดำ / แดง |
ช่วงอุณหภูมิ: |
-40 ℃ ~ + 90 ℃ |
ชื่อผลิตภัณฑ์: |
สายเคเบิลโซล่าเซลล์ขนาด 4mm2 DC พร้อมตัวเชื่อมต่อ |
การบรรจุ: |
ถุง PP |
วัสดุฉนวน: |
XLPE |
แรงดันไฟฟ้า: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
สี: |
ดำ / แดง |
ช่วงอุณหภูมิ: |
-40 ℃ ~ + 90 ℃ |
4mm ขยายแผงเซลล์แสงอาทิตย์ขยายสายเคเบิลสายไฟกับตัวเชื่อมต่อ tuv ของ ce ของ
ลักษณะ
1. สำหรับการใช้งานกลางแจ้งและเป็นความชื้น UV และทนต่อการกัดกร่อน
2. ขั้วต่อพลาสติกแข็งเพศชายและหญิงที่ส่วนท้าย
3. สายเคเบิลต่อขยายสายโซล่าร์เซลล์สีดำ + แดง
4. ขยายและล็อคสายเคเบิลในตัว
5. แรงดันไฟฟ้า: DC 1000V และ AC 1800V
6. แอพลิเคชัน: ใช้สำหรับคณะกรรมการพลังงานแสงอาทิตย์สถานีพลังงานแสงอาทิตย์
7. ช่วงของส่วนข้าม: 2.5mm2 ~ 10mm2
การก่อสร้าง
1. การให้คะแนน: แรงดันไฟฟ้า: 600 / 1000V อุณหภูมิ: -40 ° C - 90 ° c
2. คำอธิบาย:
(1) ตัวนำ: ทองแดงอบอ่อนกระป๋อง
(2) ฉนวนกันความร้อน: 90 ° C XLPE, สีดำ
(3) แจ็คเก็ต: 90 ° C XLPE สีดำหรือสีแดง
3. การทำเครื่องหมาย: TüV 2 PfG 1169 PV1-F 1 × 4mm2
| ชนิด | ข้ามส่วน | การออกแบบสาระ | เส้นผ่าศูนย์กลางตัวนำ | ความต้านทานตัวนำ | เส้นผ่านศูนย์กลางภายนอก | แรงดันไฟฟ้า | จัดอันดับปัจจุบัน |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.3มม | 2.6mm | 5.09 Ω / กม | 5.9 ม | 1500VDC | 55A |
การประยุกต์ใช้งาน
ตัวนำเดี่ยว, ทนต่อแสงแดด, ลวดไฟฟ้าโซลาร์เซลล์จัดอันดับ 90 ° C เปียกหรือ 105 ° C แห้ง 2000V สำหรับการเดินสายเชื่อมต่อระหว่างระบบไฟฟ้าโซลาร์เซลล์พลังงานไฟฟ้าที่มีสายดินและไม่มีสายดินตามที่อธิบายไว้ในมาตรา 690.31 (A) และส่วนอื่น ๆ ของรหัสไฟฟ้าแห่งชาติ , NFPA 70
ตัวเลือก:
ลายเส้น ID เฟสสีตามคำขอ
มีหลาย plexing ตามคำขอ
คุณสมบัติ:
จัดอันดับ 90 ° C เปียกและแห้ง
ทนต่อการเสียรูปที่อุณหภูมิสูง
ทนความชื้นได้ดีเยี่ยม
คุณสมบัติทางไฟฟ้าที่เสถียรในช่วงอุณหภูมิที่กว้าง
ความต้านทานที่ดีเยี่ยมต่อการกระแทกและการบีบอัด
ทนต่อน้ำมันและสารเคมีส่วนใหญ่
รังสียูวี / แสงแดดทน
ตรงกับการทดสอบการดัดงอที่อุณหภูมิ -40 °ซ
| ชื่อผลิตภัณฑ์ | สายโซล่าร์มาตรฐานของ TUV |
| หมายเลขรุ่น | H1Z2Z2-K 1x 4mm2 |
| แรงดันไฟฟ้า | สายไฟฟ้าแรงสูง |
| วัสดุฉนวน | XLPE |
| รูปร่างวัสดุ | ลวดกลม |
| การรับรอง | ROSH, CE, TUV |
| มาตรฐาน | TUV EN50618 |
| แกน | 1 แกน |
| แพคเกจการขนส่ง | กลองเหล็กไม้กลองเหล็ก |
| ใบสมัคร | ก่อสร้าง, ใต้ดิน, อุตสาหกรรม, สถานีพลังงาน |
| วัสดุฝัก | XLPE |
| วัสดุแกนลวด | ทองแดงกระป๋อง |
| ข้ามส่วน | 4mm2 |
| แรงดันไฟฟ้าอัตรา: | 1000v |
| จัดอันดับปัจจุบัน: | 22A (2.5mm2), 30A (4mm2,6mm2) |
| ทดสอบแรงดันไฟฟ้า: | 6KV (50Hz) |
| ปกป้องปริญญา: | IP67 / IP2X |
| วัสดุฉนวน: | PC / PA / PPO / TPE |
| ติดต่อวัสดุ: | ทองแดงชุบเงิน |
| อุณหภูมิในการทำงาน: | -40 ° C ~ + 90 ° C |
| คลาสที่ปลอดภัย: | 2 |
| ระดับเปลวไฟ: | UL94-V0 |
| ติดต่อต้านทานของปลั๊กเชื่อมต่อ: | ≤5mΩ |
| แรงแทรก: | ≤50N |
| ถอนกำลัง: | ≥50N |
| สายเคเบิลที่เหมาะสม: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| ระบบล็อค: | สแนปอิน |
| หมายเลขผลิตภัณฑ์ | DC-DC |
| แรงดันไฟฟ้า | TUV 1000V DC |
| จัดอันดับปัจจุบัน | 30A |
| ส่วนสายเคเบิลที่เหมาะสม | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| ขนาดเทอร์มินัล | Φ4.0mm |
| ทดสอบแรงดัน | DC 8KV 1 นาที |
| ระดับมลพิษ | 2 |
| ระดับการป้องกัน | Class II |
| วัสดุเทอร์มินัล | ทองแดงกระป๋อง |
| ต้านทานการสัมผัส | ≤5mΩ |
| วัสดุฉนวน | PPC |
| คะแนน IP | IP67 (IEC 60529) |
| แรงดึงออก | ≥ 50N |
| แรงแทรก | ≤ 50N |
| ทดสอบอุณหภูมิ | -40ºC ~ + 85ºC |
| ชั้นเปลวไฟ | UL94V - 0 |
(เรายังผลิตแกนเดียวของ 2.5mm2, 6mm2, 10mm2 และ 16mm2 เช่นเดียวกับแกนคู่
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

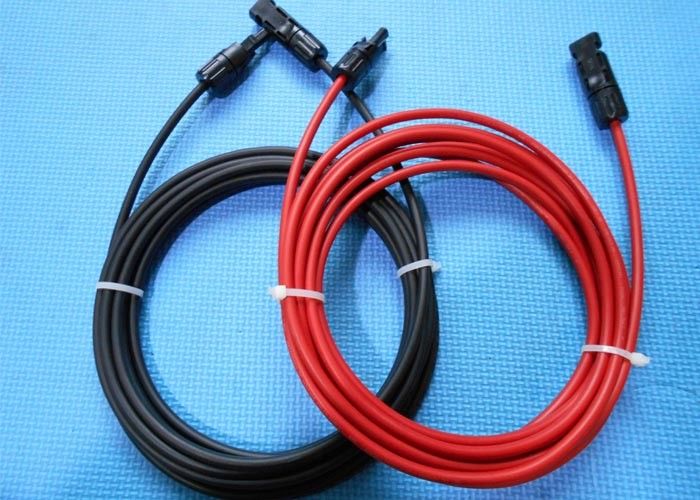

รูปภาพของสายเคเบิลโซล่าเซลล์ 4mm2 DC พร้อมตัวเชื่อมต่อ
