รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: As request
ได้รับการรับรอง: ISO9001/TUV/CE
หมายเลขรุ่น: H1Z2Z2-K 1x4mm2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100m
ราคา: negotiable
รายละเอียดการบรรจุ: 100m / ม้วน, 250m / ม้วน, 500m ต่อกล่องของ
เวลาการส่งมอบ: 3-10days
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 70000m ต่อวัน
Product name: |
4mm2 solar system cable |
Conductor: |
Tinned copper |
Packing: |
500m/roll |
Cable OD: |
5.5mm |
DC Voltage: |
1500V |
Color: |
Red/Black |
Product name: |
4mm2 solar system cable |
Conductor: |
Tinned copper |
Packing: |
500m/roll |
Cable OD: |
5.5mm |
DC Voltage: |
1500V |
Color: |
Red/Black |
สายเคเบิลพลังงานแสงอาทิตย์ 4mm2 H1Z2Z2-K DC XLPO สำหรับระบบโฟโตโวลตาอิกบนหลังคา
| การใช้งาน: | มีวัตถุประสงค์เพื่อใช้ในระบบจ่ายไฟโฟโตโวลตาอิก สามารถติดตั้งแบบเคลื่อนที่อิสระ, ติดตั้งอยู่กับที่ หรือแขวนได้ นอกจากนี้ยังสามารถติดตั้งในรางสายเคเบิล, ท่อร้อยสาย, บนหรือในผนังได้ |
|---|---|
| ตัวนำ: | ทองแดงเคลือบดีบุก |
| ฉนวน: | Electron Beam XLPE |
| เปลือก: | UV resistant XLPE |
| มาตรฐาน: | AS/NZS 5000.2 |
| แรงดันไฟฟ้า: | 0.6/1 kV AC หรือ 1.8kV DC |
| ความยาวบรรจุ: | 100m, 500m |
| อุณหภูมิใช้งานปกติ: | 75°C |
| มาตรฐาน: | AS/NZS 5033.2012, PV1-F of TUV 2 Pfg 1169/08.2007 |
| สีแกน: | แกนเดี่ยว: สีแดงหรือสีดำ |
| สีเปลือก: | สีดำ |
| อุณหภูมิใช้งาน: | -40° C ถึง 90° C. |
| อุณหภูมิตัวนำสูงสุด: | 120° C. |
| ประสิทธิภาพการทนไฟ: | การลามไฟแนวตั้งของสายเคเบิลเดี่ยว: IEC60332-1 ความหนาแน่นของควัน: IEC61034, EN50268-2 |
เนื่องจากปัญหาด้านสิ่งแวดล้อมมากมาย เนื่องจากการสิ้นเปลืองทรัพยากรธรรมชาติและการไม่ดูแลธรรมชาติ โลกกำลังแห้งแล้ง และมนุษยชาติกำลังมองหาวิธีการหาทางเลือกอื่น พลังงานทางเลือกได้ถูกค้นพบแล้วและเรียกว่าพลังงานแสงอาทิตย์ อุตสาหกรรมโฟโตโวลตาอิกพลังงานแสงอาทิตย์กำลังได้รับความสนใจมากขึ้นเรื่อยๆ เนื่องจากราคาลดลงเมื่อเวลาผ่านไป และผู้คนจำนวนมากพิจารณาพลังงานแสงอาทิตย์เป็นทางเลือกสำหรับสำนักงานหรือพลังงานในบ้าน พวกเขาพบว่ามันราคาถูก สะอาด และเชื่อถือได้ จากพื้นฐานของความสนใจที่เพิ่มขึ้นต่อพลังงานแสงอาทิตย์ คาดว่าจะเพิ่มความต้องการสายเคเบิลพลังงานแสงอาทิตย์ซึ่งประกอบด้วยทองแดงเคลือบดีบุก 1.5 มม., 2.5 มม., 4.0 มม. และอื่นๆ จะอธิบายในภายหลังเล็กน้อย สายเคเบิลพลังงานแสงอาทิตย์เป็นสื่อกลางในการส่งกระแสไฟฟ้าของการผลิตพลังงานแสงอาทิตย์ พวกมันเป็นมิตรกับธรรมชาติและปลอดภัยกว่ารุ่นก่อนมาก พวกมันเชื่อมต่อแผงโซลาร์เซลล์
ข้อมูลทางเทคนิค
ตัวนำ : ทองแดงเคลือบดีบุกตีเกลียว
อ้างอิง IEC 60228 class 5
ฉนวนด้านใน: XLPE
แจ็คเก็ตด้านนอก: XLPE
สี: ดำและแดง
| หมายเลขรหัสสินค้า | ขนาด(mm2) | เส้นผ่านศูนย์กลางตัวนำ N/mm | เส้นผ่านศูนย์กลางฉนวน(mm) | เส้นผ่านศูนย์กลางแจ็คเก็ตเล็กน้อย(mm) | น้ำหนักสุทธิ/1000 เมตร(กก.) |
| PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.7 | 39 |
| PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 5.3 | 48 |
| PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.8 | 68 |
| PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.4 | 88 |
| PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.5 | 132 |
| PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 10.2 | 205 |
การใช้งาน :
ใช้กับแผงโซลาร์เซลล์สำหรับการผลิตพลังงานและส่วนประกอบที่เกี่ยวข้องกับการเดินสาย การเชื่อมต่อ โดยเฉพาะอย่างยิ่งเหมาะสำหรับกลางแจ้ง ทนต่อแสงแดด ป้องกันการเสื่อมสภาพ ใช้วัสดุหน่วงไฟปราศจากฮาโลเจนควันต่ำ เกรดสูงขึ้น ปลอดภัยกว่า
| ชื่อ | สาย PV |
| คำอธิบายผลิตภัณฑ์ | ใช้กันอย่างแพร่หลายในการติดตั้งพลังงานแสงอาทิตย์ในร่มและกลางแจ้ง การติดตั้งไฟฟ้า ในร่มและกลางแจ้ง พื้นที่เสี่ยงต่อการระเบิด โรงงาน อุตสาหกรรมและเกษตรกรรม |
| คุณสมบัติของผลิตภัณฑ์ | ควันต่ำปราศจากฮาโลเจน ทนความเย็นได้ดี ทนต่อรังสีอัลตราไวโอเลต โอโซน และสภาพอากาศ |
| สารหน่วงไฟ ทนต่อการตัดและการเจาะ | |
| ระดับการป้องกันสายเคเบิลระดับ Ⅱ | |
| ด้วยรังสีสายเคเบิลโฟโตโวลตาอิก 150 ℃ เป็นวัสดุฉนวน สารหน่วงไฟปราศจากฮาโลเจนเป็นโพลีเอทิลีนดัดแปลงที่ไม่เป็นพิษและปราศจากฮาโลเจนเรซิน hengjing บางเป็นวัตถุดิบหลัก เพิ่มสารหน่วงไฟที่ไม่เป็นพิษและปราศจากฮาโลเจน สารทำให้คงตัวความร้อน กำจัดสารกำจัดควัน สารกันบูด เช่น ปุ๋ย ไม่ประกอบด้วยฮาโลเจน โลหะหนัก ฟอสฟอรัส | |
| เป็นไปตาม ROHS และความต้านทานของฉนวนมีขนาดเล็กหลังจากการแช่ | |
| ไฟฟ้า | 1. ความต้านทาน DC: สายเคเบิลสำเร็จรูปที่ 20 ℃ ความต้านทาน DC ของแกนลวดนำไฟฟ้าไม่เกิน 5.09 Ω/km |
| 2. ความต้านทานของฉนวน: ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 20 ℃ ไม่ควรน้อยกว่า 1014 Ω. Cm ความต้านทานของฉนวนของสายเคเบิลสำเร็จรูปที่ 90 ℃ ไม่น้อยกว่า 1011 Ω. Cm | |
| 3. ความต้านทานพื้นผิวของเปลือก: ความต้านทานของพื้นผิวเปลือกสายเคเบิลสำเร็จรูปไม่ควรน้อยกว่า 109 Ω. | |
| โครงสร้างสายเคเบิล | ตัวนำ: ลวดทองแดงเคลือบดีบุก 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 และ 10, 6,4,2.5 mm2 ลวด PV | |
| ฉนวน: > หนา 0.5 มม. พร้อมวัสดุควันต่ำและฮาโลเจน และเป็นไปตามขีดจำกัดที่ระบุของลูกค้า | |
| เปลือก: ความหนาของวัสดุควันต่ำและปราศจากฮาโลเจน > 0.5 มม. | |
| พารามิเตอร์โดยละเอียด | อุณหภูมิแวดล้อม: - 40 ℃ ~ + 90 ℃ |
| อุณหภูมิสูงสุดของตัวนำ: 120 ℃ (อนุญาตให้ใช้ 5 วินาทีในอุณหภูมิไฟฟ้าลัดวงจร 200 ℃) | |
| แรงดันไฟฟ้าจำกัด: AC0.6/1kv dc1.8kv. |
(เรายังผลิตแกนเดี่ยวขนาด 2.5 มม. 6 มม. 10 มม. และ 16 มม. รวมถึงแกนคู่,
โปรดปรึกษาฉันโดยตรงหากจำเป็น)

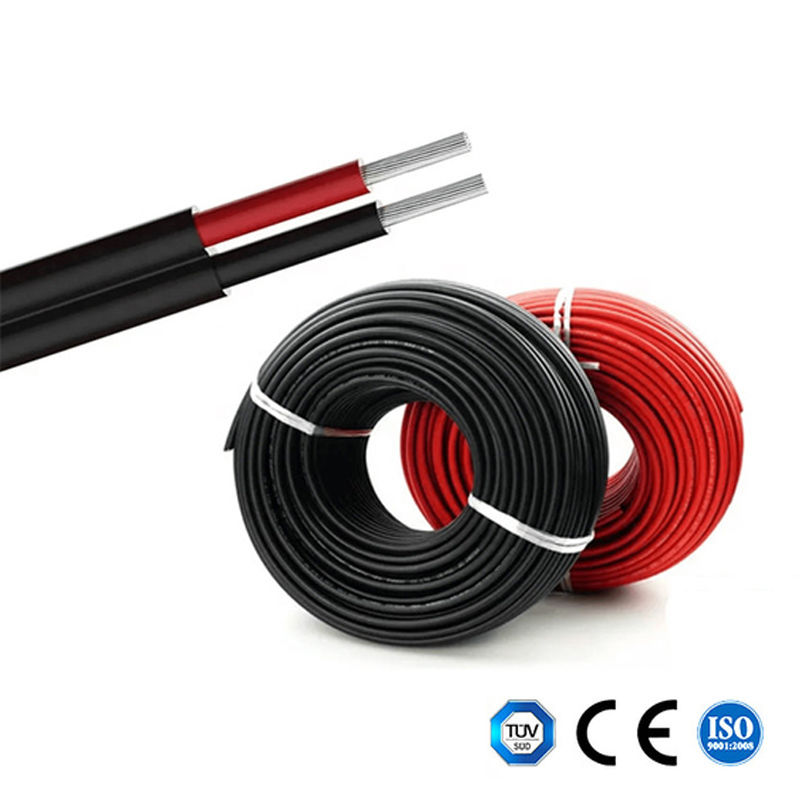

รูปภาพของสายเคเบิลระบบพลังงานแสงอาทิตย์ 4mm2
